Subametralladora STEN (Gran Bretaña)
![]()

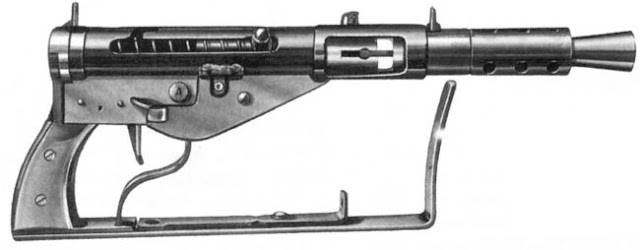

STEN Mk.I (subfusil ametrallador STEN Mark 1), con el alimentador quitado![]()

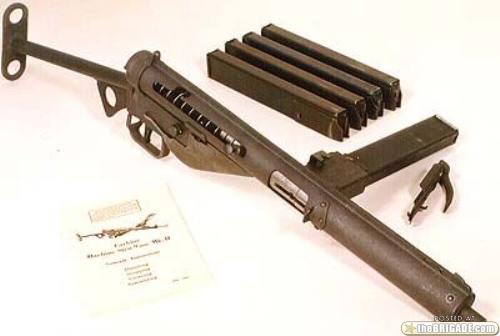

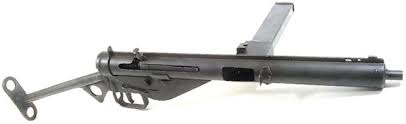

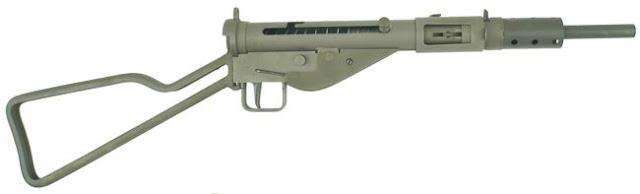

STEN Mk.II (subfusil ametrallador STEN Mark 2)![]()

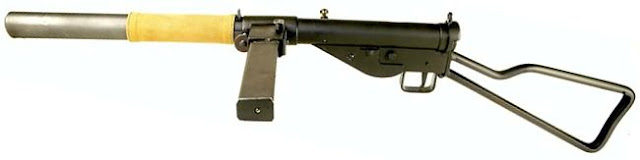

Subfusil ametrallador STEN Mk.IIS (STEN Mark 2 Silenced)![]()
STEN Mk.III (subfusil ametrallador STEN Mark 3)![]()

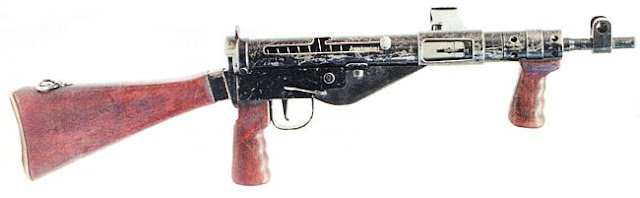

STEN Mk.IV (subfusil ametrallador STEN Mark 4)![]()

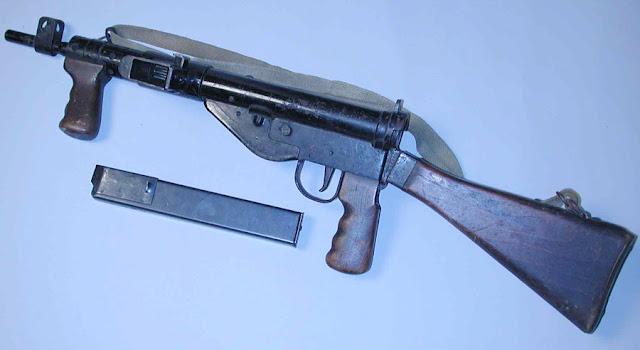

STEN Mk.V (subfusil ametrallador STEN Mark 5)![]()

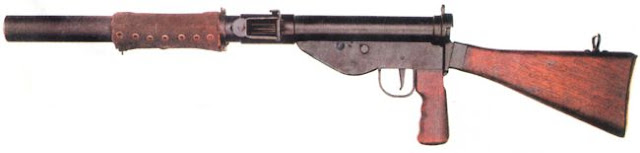

Subfusil ametrallador STEN Mk.VI (STEN Mark 6 silenciado)
![]()
El nombre de STEN salió de los nombres de los proyectistas (R.V. Shepard y H.J. Turpin) y del fábrica en donde trabajaron (arsenal de Enfield). Fue uno de los más crudos, feos y simples, pero también más efectivos subfusiles ametralladores de la SGM. Casi 4 millones de pistolas STEN de diversas versiones fueron hechos entre 1941 y 1945. Las pistolas ametralladoras STEN fueron hechas no sólo en fábrica de las armas ligeras reales en Enfield; otros fabricantes incluyeron a famosos fabricantes de armas británicos la compañía de su tiempo BSA Ltd, así como Royal Ordnance Arsenal en Fazakerly, Inglaterra, y Long Branch Arsenal en Canadá. Inclusive Mauser copió el diseño al final de la SGM.
El primer STEN, STEN Mk.I (el nombre oficial completo era 9mm STEN Machine Carbine, Mark 1), fue desarrollado a mediados de 1941. un arma automática operada por retroceso disparaba a cerrojo abierto. La unidad del gatillo permitía tiros simples y fuego automático completo, controlado por el perno lateral tipo botón, situado en frente y sobre gatillo. El receptor tubular y la pestaña del cañón de arma de fuego fueron hechos de acero laminado. La alimentación de la pistola era desde los alimentadores en caja montados a la izquierda. Las culatas eran de tipo esquelético, hecho del acero. Las miras eran fijas, preajustado para 100 yardas de distancia, por la parte posterior del orificio del pío y frente de la pala. El Mk.1 ofrecía una compensador de la boca tipo cuchara. Algunas armas ofrecieron la pistolete delantero de plegamiento pequeño. La producción total de Mark I y de ametralladoras levemente modificadas de Mark 1* STEN fue de cerca de 100 000.
El subfusil ametrallador de STEN Mk.II fue el arma más extensamente producida de la serie entera de STEN, con cerca de 2 millones de Mark 2 que fueron hechas durante la guerra. Era levemente más pequeño y ligero que el diseño BASIC de Mk.I. era igual que Mark 1, con la omisión de todas las piezas de madera de Mk.I y de una camisa más corta del cañón de arma de fuego, que hicieron al Mk.II más ligero que su precursor. La cubierta del alimentador se podría girar para cerca de 90 grados abajo a la alimentación cercana y las aberturas de la eyección durante el transporte tanto en combate como en situaciones mas llevaderas (esta característica causó mucho apuros dado que la unidad rotativa no era confiable y el alimentador se podría alinear mal durante combate, qué llevada para alimentación funcionamientos incorrectos y los atascos). Otra fuente de problemas era muelle del alimentador, así que los alimentadores fueron cargados rutinario con 28-30 cartuchos en vez de su "capacidad plena" de 32 cartuchos para reducir la deformación en el muelle del alimentador.
![]()
Tropas paracaidistas británicas en Holanda en la SGM
Algunas pistolas ametralladoras Mk.II STEN fueron fabricadas con silenciadores integrales para las operaciones secretas y marcadas como Mk.II. Estas pistolas habían acortado los cañones de arma de fuego incluidos en el silenciador integral. El silenciador de sonido no era audible lo que lo hacia efectivo dado que el unico sonido del Mk.IIS que disparaba era el golpeteo del perno que se movía hacia adelante y hacia atrás en el receptor. Los manuales contemporáneos aconsejaron que el subfusil ametrallador de Mk.IIS debiera ser disparado en manera semiautomática; el fuego completamente automático era reservado para situaciones de emergencia, pues disminuía la vida de servicio del silenciador perceptiblemente.
![]()
Churchill prueba al STEN
El STEN Mk.III fue una modificación del Mk.I. El cambio mayor era que el receptor y la pestaña del cañón de arma de fuego fueron hechos del único tubo (envuelto del hoja-acero y soldado en la capota) que casi extendió a la boca. Otro cambia a la cubierta fija incluida del alimentador para la confiabilidad perfeccionada y a pequeño protector del dedo en el frente de la lumbrera de la eyección. Interno, Mk.III era similar a Mk.I y tiene misma variedad de existencias esqueléticas. Mk.III primero apareció en 1943.
El STEN Mk.IV fue hecho en forma experimental solamente, e hizo no entrado la producción. Fue pensado original para las tropas llevadas por aire.
El subfusil ametrallador de STEN Mk.V era una tentativa Mk.II para convertirla en una "pistola mejor parecida". Estando interno iguales que Mk.II, la culata de madera ofrecida de la carabina ametralladora STEN Mk.V y la mordaza de pistola de atrás, nueva mira delantera y bayoneta montar. Mk.V temprano también ofreció mordazas delanteras de madera, pero éstas eran fractura propensa y fueron quitadas así pronto. STEN Mk.V apareció en 1944 y permanecía en el servicio hasta el 1960s', temprano y después reemplazado por los subfusiles ametralladores de Sterling.
Modo de operación
Cuando el gatillo era apretado, el fiador se soltaba del bloque de cerrojo y el muelle de retorno llevaba al percutor hacia atrás dejando ingresar un cartucho en la recámara. La presión de gas desde el lanzamiento de la bala obligaba al bloque de cierre a retroceder hacia la parte trasera, comprimiendo el muelle de retorno. El extractor, que ya participaban en la ranura en la base de la cartuchera, extraía el casquillo a medida que el bloque de cierre comenzaba su recorrido hacia la parte trasera. El casquillo era expulsado por el lado derecho del arma. (Las versiones posteriores de la Sten tenían un deflector de casquillos montados detrás de la ventana de expulsión para desviar los bronces gastados lejos del tirador). La inclinación del bloque de cierre obligaba al fiador ir hacia abajo abajo, manteniendo el bloque de cierre en la parte trasera y prepara el arma para disparar de nuevo.
![]()
El Sten podría disparar en automático o tiros individuales hasta a 200 metros. La mira de apertura fija se establecía en 100 metros.
Uso
El Sten podría ser disparada desde la cintura, de pie o desde el hombro, que eran los dos posiciones de tiro oficialmente aconsejados. El arma tenía un alcance muy corto. La práctica habitual era también no sobrecargar de trabajo a los muelles del cargador, llenándolos a capacidad plena. Las imágenes de la derecha provienen de un manual de 1942 sobre la metralleta STEN, que muestra el método correcto de la mantener el arma en los dos puestos de tiro aprobado, con la mano izquierda acunado en la camisa de refrigeración en vez de asir la cubierta del compartimiento. El arma tenía una mira de puntería muy cruda a pesar de que probablemente se usaban poco debido a la tasa del arma de fuego y corto alcance.
![]()
![]()
Las dos posiciones de disparos "oficiales"
Reputación
La ametralladora no era popular entre las tropas, que lo llamaron "la pesadilla del fontanero" o "Aborto de Plomero" (en referencia a su apariencia desgarbada y se asemejaba a un pedazo de tubo). Además de los atascos, también era muy propenso a la disparos accidentales, especialmente si se caía. Muchos canadienses resultaron heridos por armas de fuego STEN en el entrenamiento y en la batalla.
En la primavera de 1944, un intento de corregir el problema de la fiabilidad se produjo a través de una modificación oficial a la ametralladora. Todas las manijas de armado en todos los modelos iban a ser sustituidos por la maneta de apertura de la STEN Mk V, y los cuerpos de Guns Sten tendrían un agujero perforado de 9/ 32", permitiendo que el final de la maneta de apertura que se rompió en este agujero como una medida de seguridad adicional, evitando que el tornillo se mueva.
![]()
MP 3008
Mauser MP 3008
En 1945, Alemania estaba buscando un subfusil barato para el Volkssturm. Se diseñó un Sten modificado por Mauser y se designó como pistola MP 3008. La principal diferencia era que el cargador se situaba abajo y no en un lateral. Se fabricaron unas 10.000 unidades hasta el final de la guerra.
![]()
![]()
![]()
