ÓPTICAS RUSAS
ACTUALIZADO: 28 de julio de 04
Parte 1
![]()
Muchos nuevos productos y diseños perfeccionados han estado disponibles para el público amante de las armas de fuego desde la época de la primera publicación de este artículo en 1999. Esto es la tercera vez que hemos encontrado necesario corregir y poner al día la información en esta guía. También se observa algunas otras fuentes del Internet ha utilizado esta página como guía para sus propias líneas de productos. Estamos alegres esto hemos estado de un cierto servicio a otros.
Puesto que la mayor parte de las ópticas hechas para las armas de SVD/AK son generalmente usables con una multiplicidad de sistemas de armamento y de calibres, esta discusión será limitada a una descripción de los sistemas del montaje y de su uso en diseños específicos de las placas lado-montadas fusil de la mira. Esto incluirá la historia, las configuraciones del remache, la ergonómica (tal como sitio principal y relevo apropiado del aro) y el receptor/las variaciones comunes. Aunque toquemos en el tema, no es específicamente una guía para los otros aspectos de la selección de la óptica, tales como calibraciones del calibre (eventualmente), diseños del retículo, usuarios del etc. no debe referir a los datos para cada extensión/mira específicas para esta información.
Es importante recordar que todos los sistemas europeos de AK utilizan una placa que tenga un diseño de la cola de pato esencialmente de la misma anchura. Por lo tanto, hay un amplio grado de capacidad de intercambio entre ellos. Todas las placas de la óptica de AK en servicio con los países europeos son una variación en estos diseños. También, todas las ópticas basadas rusas tienen las abrazaderas y bases ajustables del montaje que permiten que sean cabidas a las barandas con diversos grados de tolerancias de la fabricación.
Diseño ruso de la baranda lateral de los fusiles AKMN (196X-79?)
![]()
AKM ruso con el barral de ópticas, circa 1972-79

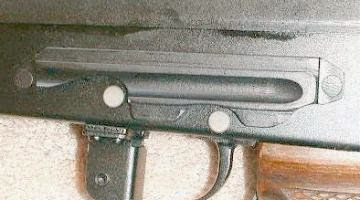

PLACA DE ÓPTICAS: Ésta es la placa rusa de mira usada con los fusiles AKMN y AKML militares, fue desarrollada en los años 60 y se ha visto en la mediados de producción a la producción más reciente de los AKMN. También ha sido utilizada por otros países sin la modificación. Observar que tiene una base muy grande del montaje y está situada en una posición muy alta, de atrás de la sala respecto al receptor. Es objetivo principal es el montaje de los dispositivos de la visión nocturna.
![]()
Esta imagen es de un manual del AKM polaco, y demuestra al gran detalle la baranda de montaje soviética de visión nocturna de la configuración AKM sujetada a un AKML polaco. Equiparon al AKML polaco también de un bípode interesante del estilo de una barquilla en forma de Y y de un apagallamas de estilo largo, que hemos representado en la sección técnica de este Web site.
AKMSN con baranda de ópticas
Ésta es la versión modificada de la baranda de AKMN vista arriba reajustada para caber el receptor del AKMS. Las diferencias primarias incluyen la supresión de la parte de la sección de atrás de la base del montaje, de la placa más gruesa sí mismo, y de la situación más central de la placa. Las conchas de peregrino de la tolerancia del pasador- pivote han sido colocado de nuevo debido a la situación de la placa en el receptor. La arma común de la riostra del lado izquierdo que dobla también se ranura para permitir que sea doblado a través del receptor y del claro la placa.
![]()

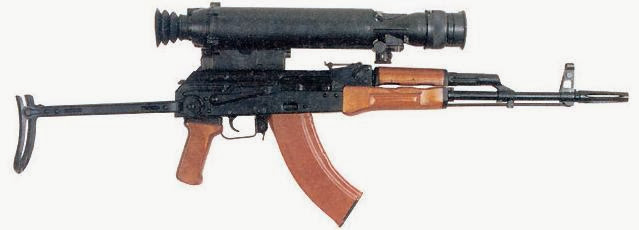

AKMSL con el visor nocturno NSP-3 montada
Esta imagen demuestra al AKM especializado en lucha nocturna conocida como AKMSL, provisto con una extensión soviética de visión nocturna NSP-3 de la era afgana. La mira NSP-3 tiene una placa de parada de atrás que se puede quitar que permita que sea instalada del frente de la base del montaje de la baranda. El AKMSL también se equipa de un hider largo especial de la llamarada de boca del estilo diseñado para ayudar a encubrir al tirador en la noche de los aviones de caza enemigos y a desviar la llamarada cegadora lejos del dispositivo de la visión nocturna. Este fusil todavía se está utilizando pesado en el conflicto en Chechenia actual, y se ha visto en las manos de muchos usuarios finales de las fuerzas especiales.
Diseño ruso de placa lateral de los AK-74 militares de la primera configuración (1973-78)
![]()
![]()
Dibujo lineal de la primera placa lateral de la configuración AK-74N, montado a un estilo muy temprano AKS-74N (circa 1973-75). Del manual del AK-74 sovietico 1976
Ésta es la primera producción que los militares rusos avistan la placa que fue usada en modelos prototípicos muy tempranos de AK-74N y la producción regular hasta el advenimiento del programa para una mejora mayor del producto de 1977-78, que dio lugar a cambios importantes en el diseño AK-74 para incluir un bloque trasero nuevamente fortalecida y modificada del muñón. El nuevo muñón tenía extensiones delanteras largas que movieron las posiciones de los remaches, y así hecho le necesario también modificar la configuración lateral de la placa. Esta placa lateral fue utilizada en AK-74N temprano con las boques transitorias de gas.
![]()

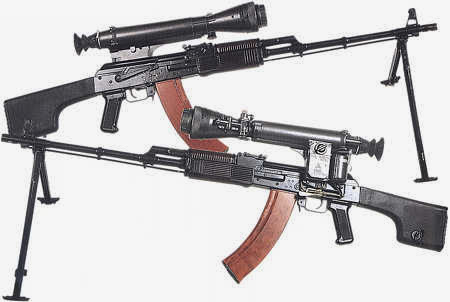

RPK-74N ruso, anticuado 1981, con la primera baranda de la óptica de la configuración AK-74. Del libro “variaciones de AK-47 y del Kalashnikov”, Tokoi, 1991.
Este mismo diseño fue utilizado en el RPK-74N y el RPKS-74N bien en los años 80, pues no se realizó ningunos cambios a la configuración de atrás del remache del muñón.
Diseño ruso de la placa lateral de los AK-74 militares de la configuración media (1977-89)
![]()

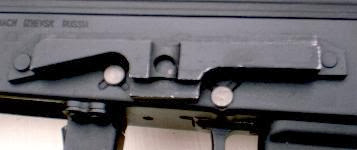

Placa lateral rusa AK-74, montada a AKS-74N ruso
Ésta es la placa rusa de la mira de los militares adoptada en 1977-78 y usada hasta el advenimiento de los prototipos de AK-74M en 1988-89. Ha sido la base para las copias hechas en Alemania, Bulgaria, y Rumania. Fue adoptado cuando la configuración del remache del AK-74 fue cambiada para permitir la adición de fortalecer extensiones al muñón de atrás. Esto dio a rusos una oportunidad de llevar a cabo mejoras para aligerar el diseño por el empleo de ambos metal del molde y más cortes de la tolerancia. Esto también permitió que más tipos de las ópticas cupieran. De hecho, esta configuración era primero ajustado para permitir que una óptica diurna tipo PSO sea utilizada.
![]()

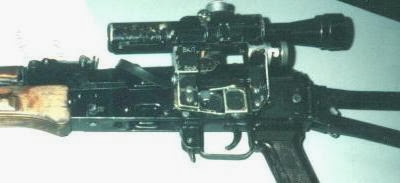

AKS-74N con PSO-1
Este AKS-74N raro fuera se cabe con un PSO-1 estándar que no ha tenido cualquier modificación para permitir un relevo perfeccionado del aro (véase abajo). Sin embargo, como con el montaje rumano de una naturaleza similar, éste es expediente usable y de campo en todo caso, y se pudo haber visto en Afganistán en algunas situaciones. El AKS-74N es real un diseño adaptado para el uso de los usos de la visión nocturna, y en este papel fue visto sobre todo en muchas imágenes de la guerra afgana.
![]()
AKS-74UN con la placa de la óptica. Del manual de campo soviético de 1982.
Esta baranda también fue utilizada en el fusil de AKS-74UN. Pudo haber sido la única placa correcta que fue utilizada nunca con el AKS-74UN. Aunque sea posible, no hemos visto ninguna evidencia que cualquier placa más nueva del estilo fue utilizada con las últimas versiones del fusil de AKSU. Puesto que la producción fue parada más o menos en 1992, parece que bastante correcto no asumir ningún otro diseño de la placa fue adoptado. Si cualquier persona podría ofrecer cualquier información adicional o imágenes de un AKS-74UN ruso, por supuesto realizaremos cambios en esta guía.
Diseño lateral ruso de la placa de los militares AK-74 de la última configuración (1989-Actual)
![]()
![]()

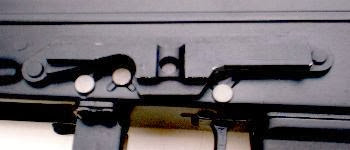

Dos variantes de las últimas placas de la óptica de AK-74M
Estos diseños de dos placas representan dos variantes del mismo modelo, usadas en varios AK-74M y armas basadas en AK-100 durante el período de tiempo 1989-97. (Ido) primera configuración, aquí montada a un Izhmash M3 semiautomático, circa 1993, determinado teniendo indicadores angulares y ningunos cortes frente o parte posterior del remache de la tolerancia; Segunda configuración (correcta), en un AK-74M, con el corte delantero de la tolerancia y los indicadores redondeados del remache, circa 1991. El último ejemplo del tipo redondeado del indicador tiene un corte adicional de la parte posterior (véase la imagen arriba).
![]()

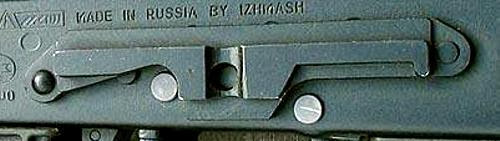

Última placa de la óptica del estilo AK-74M del ruso en receptor de AK-74M.
Placa rusa de la mira de los militares AK-74M, según lo utilizado con AK-74M actual (circa 1999). Observar los cortes adicionales de la tolerancia (agregados para permitir que la placa acepte más tipos de dispositivos ópticos) y las almohadillas redondeadas del remache. Este estilo es la versión actual de la producción y se utiliza en las armas numerosas de Izhmash.
Las tres versiones de este diseño básico aceptarán toda la óptica rusa de las armas ligeras, pero en muchos casos no aceptarán el tipo original abrazadera de la serie SVD de PSO. Ésos con los cortes delanteros de la tolerancia en la porción delantera de la cola de pato aceptarán el PSO pero solamente si se monta del frente de la placa. Esto es principal debido a la adopción de la óptica especializada del día tal como 1P29 y más adelante, las miras de Kobra. Adoptado junto con AK-74M en 1992, ha habido por lo menos dos tipos distintos de estas placas. Uno ha redondeado los indicadores del remache delanteros y de atrás, y los varios cortes adicionales de la tolerancia en la cola de pato. El otro estilo tiene indicadores angulares del remache y ningunos cortes adicionales de la tolerancia.
![]()
La última placa de la óptica del estilo AK-74M del ruso se montó en la escopeta de Izhmash Saiga-12S.
Esta placa, con la pequeña modificación a veces, es equipo estándar en la serie del fusil AK-100, “Groza SMG” de OTs-14, de “Bizon”, así como las armas de la oscilación para incluir la carabina de Saiga y algunas escopetas de Saiga. Estas placas aceptan Kobra, el modelo de PSO-1 “V”, el lince, MTK-75, NSPU, NSPUM, 1P29, 1PN58, 1PN51, 1PN93, y otros del este - la óptica europea asociada a las armas ligeras del Kalashnikov.
Variantes de AKM de la configuración rusa de AK-74M
![]()
![]()

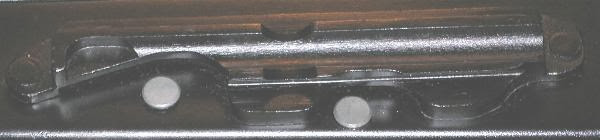

Placa del estilo de AK-74M con las comodidades del remache de AKM
Éstas aparecen ser variantes europeas de la última placa de la configuración del ruso en existencia, modificadas para el uso en los receptores anteriores del remache de la configuración de AKM. El indicador de atrás del remache en estas placas se ha alargado, para acomodar la situación delantera del remache de un receptor de AKM. Si estas placas de la configuración están hechas en Rusia está para arriba para la conjetura, pero han conectado alrededor por varios años y alisan de vez en cuando. Son perfectas para convertir un AK-74 rumano a espec. rusas usar las situaciones correctas del remache. Con excepción del remache de atrás que localiza el agujero, estas placas se ajustan a las normas rusas del AK-74M temprano.
Sistemas rusos tipo fileteado “MTK/MPK”
![]()
La Izhmash JSC fabricó el estuche lateral de la placa de MTK-01B, incluyendo las instrucciones, la herramienta y los tornillos llevados a hombros especiales.
Puesto que muchos fusiles tempranos (así como ésos hizo en otros países) no factory installed siempre las placas de la óptica, la pletina lateral rusa del MTK fue dirigida mientras que una versión de la baranda militar del estilo pero modificada para ser instalada fácilmente a los fusiles sin la eliminación e instalar de los remaches. Estas placas se filetean y se conservan con los tornillos especiales. Ha habido algunos varios diseños de estas placas, ocupándose principal del estilo de tornillos y de la adición de cortes del repuesto para permitir que utilicen más modelos de las ópticas que los rusos permitidos para en la original.
Comparado al modelo militar ruso, las diferencias se aplican a la supresión de las almohadillas del remache en el el delanteros y de atrás, que no son necesarios e interferirían con algunas culatas de cilindro existentes del remache en el fusil. Todas las versiones militares se remachan al conjunto del fusil cuando es original manufacturado, usar los remaches que mantienen real el fusil unido. A menos que usted esté dispuesto a taladrar los remaches y a volver a montar el fusil con estos tipos de placas, estas placas son la mejor opción. Una vez que está terminada, la placa tiene la mirada, el estilo, y la función del diseño original del fábrica.
Estas placas aceptan las ópticas tales como PK-01V, PK-01, PK-AS, PK-S01, visión nocturna soviética, Kobra, MTK-75 y modelos del lince de miras. Las últimas versiones también permitirán el montaje de los modelos del prefijo de las PSO-series “V”.
Configuraciones de la baranda lateral de MOLOT JSC “Vepr”
![]()
![]()
Dos versiones placas del lado del montaje de la óptica de Vepr y de Vepr II, ambos manufacturados de Molot JSC
Molot JSC (Vyatskiye Palyani) es el más conocido para ser el fabricante de la serie RPK/RPK-74 de ametralladoras automáticas/livianas de la escuadrilla. Actual, están implicadas pesado en la producción del fusil de la oscilación de Vepr, importada a los E.E.U.U. en varias versiones. Hasta el momento, por lo menos tres variantes de las placas Molot-diseñadas del lado de la óptica se saben para haber sido utilizadas en su producción. Estas placas, aunque sea similar en estilo e idéntico en la situación a las placas laterales militares del patrón AK vistas en el pasado, tienen características específicas únicas a sí mismos. Los últimos modelos tienen una ranura horizontal central para la tolerancia de la espiga de parada montada en la delantera de PSO. Placas anteriores tenían un diseño invertido (espacio abierto en el frente) que era menos probable parar la extensión de caminar durante rechazo. Aparece que el fábrica también realizó esto, pues configuraciones posteriores tienen una pared delantera y un abierto en la parte posterior, que es mucho más lógica.
![]()
La última versión de la baranda de Vepr, con la ranura vertical de la espiga de parada y la muesca de centro horizontal.
El último estilo de la placa de la óptica de Vepr también incluye una ranura vertical central, en la manera militar rusa, que es necesaria montar las ópticas que tienen una palanca cammed del árbol de centro. Esta ranura es esencialmente una guía de colocación y no una superficie de fijación con abrazadera. Esta placa montaría aparentemente cualquier imaginable óptico ruso.
Las placas laterales de Vepr montarán todas las variedades de las ópticas rusas de la visión nocturna y del d3ia diseñadas para AK, para incluir las miras de Kobra, 1P29, 1P21, MTK-75, y otros. El Vepr también aceptará extensiones estándar de PSO-1 4x24m m con la abrazadera normal de SVD, aunque PSO de objetivos clasificados más grandes usar esta abrazadera no quepan debido a los problemas de la tolerancia con la base de la tapa del receptor o de mira de atrás. Las terceras barandas de Vepr del modelo aceptarán las ópticas que utilizan las abrazaderas con los árboles de centro cammed, tales como visión nocturna soviética, 1P21 y serie PSO de “V”.
