Una fotografía interesante que muestra una tripulación de ametralladoras Waffen-SS con una ametralladora checa ZB37 montada en un trípode. Era un arma simple, confiable y robusta con una capacidad de cambio rápido para barriles sobrecalentados; Se exportó ampliamente y se utilizó en vehículos blindados británicos como el BESA. También se ofreció con un trípode de fuego sostenido y se le proporcionó un suministro suficiente de cargadores completos y barriles de repuesto. El trípode también podría adaptarse para un papel AA.
Alrededor de 1921 Vaclav Holek. El diseñador jefe de Ceskoslovenska Zbrojovka, se interesó en las ametralladoras y finalmente diseñó una pistola ligera a gas, el Modelo Praga 1924, que luego se mejoró para convertirse en el ZB26. Esta arma tenía un cañón de aletas largas con un pestillo de liberación rápida ingenioso que permitía quitar un cañón caliente y colocar uno nuevo en unos segundos; un cilindro de gas largo a través del cual actuaba un pistón en el bloque de la recámara, inclinando el extremo posterior para bloquearlo en el receptor; y una revista de caja superior. Las mejoras muy pequeñas, agregadas a medida que se ganó experiencia, dieron como resultado los modelos ZB27 y ZB30, y todos fueron extremadamente exitosos, siendo adoptados por no menos de 24 países. Probablemente el más famoso y más utilizado de esta serie fue el arma británica Bren. Holek luego diseñó una ametralladora mediana para uso en tanques, en la cual se modificó el principio de bloqueo diferencial; la pistola funcionaba con gas, pero el cañón y las piezas de trabajo podían retroceder y el cartucho fue disparado durante el movimiento de retroceso. Esto significó que la explosión del cartucho tuvo que detener el movimiento hacia adelante antes de que pudiera comenzar el golpe de retroceso, y de esta manera se redujo el golpe de retroceso efectivo en el montaje de la pistola. El diseño fue adoptado en el ejército checo como el ZB37, un arma de infantería montada en un trípode y alimentada por correa. También fue utilizado por el ejército británico como un arma de tanque donde se conocía como BESA. El ZB60 de 15 mm de Holek también se llamaba BESA en Gran Bretaña.
Descripción

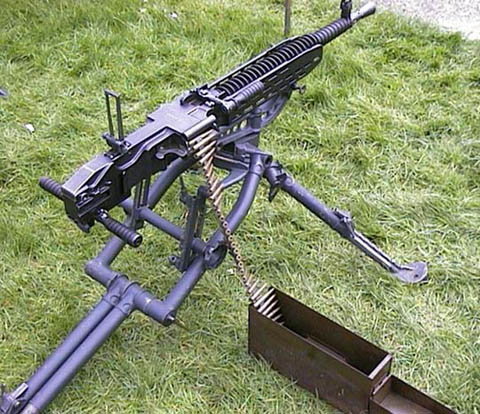

El ZB37 es un arma disparada por gas, refrigerada por aire, alimentada por correa, de fuego selectivo, que dispara desde un perno abierto. El cañón está fuertemente aleteado y se puede cambiar rápidamente para proporcionar potencia de fuego sostenida. Está equipado con un protector de flash cónico y un asa de transporte.

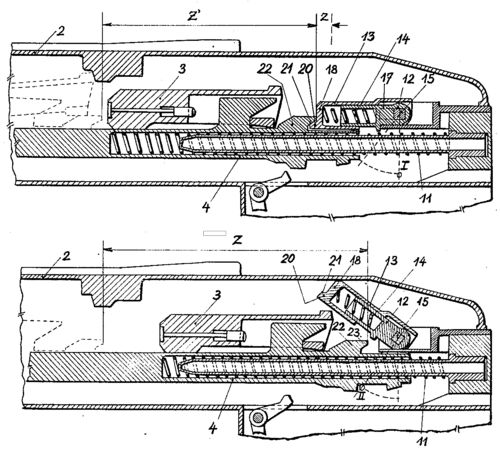

La acción de la pistola es un sistema operado por gas con un pistón de gas de carrera larga ubicado debajo del cañón. El bloque de gas está equipado con un regulador de gas de cuatro posiciones. El bloqueo es similar al del ZB26: el extremo trasero del bloqueo de nalgas se levanta para enganchar un hombro de bloqueo hecho en el techo del receptor. La inclinación del bloque de la recámara se controla mediante una proyección en forma de leva y cortes en el portador del perno / extensión del pistón de gas. La acción del ZB37 es inusual en dos sentidos. Primero, tiene un regulador de velocidad de disparo en forma de un amortiguador de resorte que se puede establecer en la ruta del grupo de pernos de retroceso o salir de acción cambiando una palanca ubicada en el lado izquierdo del receptor. Cuando el búfer está fuera de acción (movido hacia arriba y fuera del camino del grupo de tornillos), el grupo de tornillos puede retroceder toda la distancia hacia atrás, lo que resulta en un ciclo operativo más largo y una tasa de fuego cíclica más baja. Una vez que se baja el amortiguador, limita la trayectoria de retroceso del grupo de pernos, y el resorte del amortiguador utiliza la energía del perno de retroceso para enviarlo hacia adelante más rápido de lo habitual, lo que resulta en una mayor velocidad de disparo. La segunda característica inusual de la pistola es que el receptor, que aloja el cañón, la unidad de gas y el grupo de pernos, puede retroceder dentro de la carcasa exterior del arma, contra su propio resorte de retorno. Este resorte está ubicado sobre el receptor, justo detrás de la unidad de alimentación. Este sistema amortiguado está diseñado para disminuir la vibración y el pico de retroceso transferido al montaje, particularmente porque la pistola dispara justo antes de que la masa de retroceso vuelva a la batería, lo que suaviza el golpe de retroceso.
El ZB37 utiliza alimentación por correa, desde correas de acero no desintegrables que se alimentan solo desde el lado derecho. La alimentación es del tipo push-through de una sola etapa.
La unidad de disparo está montada en una carcasa separada debajo del receptor, que también sirve como mecanismo de armado. Contiene un sistema de fiador, un gatillo para el pulgar (que también sirve como un selector de modo de seguridad y fuego) y dos empuñaduras plegables. Para activar el arma, se presiona una palanca de liberación y toda la carcasa del gatillo se desliza hacia adelante. Una vez que el portador del perno se engancha con el fiador, la unidad de disparo se tira hacia atrás hasta que quede bloqueada en su posición hacia atrás. El gatillo es de forma redonda y tiene una proyección radial que sirve como un selector de modo de seguridad y fuego (la pistola puede disparar disparos individuales o ráfagas). Las empuñaduras duales pueden plegarse verticalmente para un almacenamiento compacto, o ajustarse horizontalmente, o girarse más hacia abajo a aproximadamente 45 *, para adaptarse mejor a la posición de disparo o las preferencias del tirador. Las empuñaduras también se utilizan para hacer circular la unidad de disparo y, por lo tanto, apuntar el arma.
