Sistema autopropulsado a ruedas de misiles superficie-aire
Yi Tian WZ551
![]()
![]()

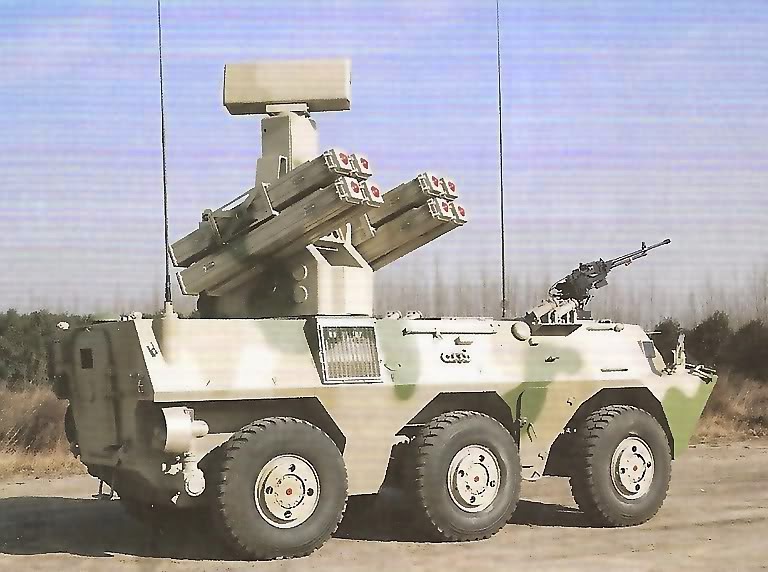

El sistema de misiles superficie-aire autopropulsado de ruedas Tian Yi, usa el chasis del vehículo blindado de combate WMZ551 6x6 a ruedas en el que está montado con misiles tierra-aire, que comprenden dos cajas de cuatro lanzadores cuadrados cada una con un misil superficie-aire TY-90 de corto alcance, separados por el sistema de sensores y montaje. El sistema cuenta con una mira CCD de día/noche, mira de imágenes térmicas, buscador de rango que se eleva con los lanzadores de misiles. Tiene un mástil alto montado un radar de arreglo plano de baja probabilidad de intercepción (LPI), denominado Tipo 825 [36].
Contra helicópteros o aviones de ataque furtivos el radar proporciona vigilancia a 18 km, seguimiento a 12km, y compromiso a 10km con el lanzamiento de misiles a 6km de un objetivo que se acerca. En contra de un misil de crucero el alcance de vigilancia se reduce a 8 km. El sistema puede interceptar al objetivo con una velocidad máxima de 400 m/s (1.440 km / hr) y la reacción del sistema de tiempo de tiempo de reacción se da entre 6 a 8 segundos
El vehículo pesa 16 toneladas, tiene una tripulación de cuatro personas y está armado con una ametralladora pesada QZZ89 de 12,7 x 108 mm con mando a distancia montada hacia delante en el lado derecho de la cubierta al lado del conductor. Hay una pequeña cámara CCD con sensor óptico montado en el soporte del cañón, que es operado por una palanca de mando dentro de la posición del artillero. Hay cuatro lanzadores fumígenos dobles de 76 mm instalados en el techo de inmediato, dos montados detrás de la ametralladora y la escotilla del conductor.
El vehículo tarda 30 segundos para prepararse para disparar desde un arranque en frío y dos segundos para mover el cual asumiría el motor está funcionando.
Batallón de Defensa Aérea Yi Tian
El Batallón de Defensa Aérea Yi Tian cuenta con un cuartel general de batallón y tres compañías de auto-apoyo de defensa aérea. El batallón está formado por un vehículo blindado de mando WZ551 4x4 con un radar IRIS-80 en montaje de mástil plegable montado. Por ejemplo, la 113ra División de Infantería Mecanizada del 38vo Grupo de Ejército está equipado con dos vehículos de combate de infantería a ruedas Tipo 92 y 92A. Otros vehículos están basados en el chasis incluyen el mando, anti-tanque con el ATGW Hong Jia-8 , el SAM autopropulsado Yi Tian y el sistema de cañón autopropulsado a ruedas de 122 mm, el último es en este momento cerca de su aprobación.
El cuartel general de la defensa aérea de la compañía consiste de un ACV WZ551 con el montaje de un radar de vigilancia, seis vehículos de fuego de defensa aérea WZ551, dos 4 x 4 de reabastecimiento y dos camiones de mantenimiento 4 x 4. Cada compañía podría transportarse en dos grupos de auto-apoyo (DUI). Si la compañía está organizada en dos secciones del vehículo (PEI) o escuadrones (bian) no se conoce.
![]()
![]()
Sinodefence (c)
