Carabina M4
![]()
Descripción general:
El M4/M4A1 es la versión carabina del conocido fusil de asalto M16.
Se trata de un fusil de asalto de fuego selectivo alimentado por cargador.
Su funcionamiento es por acerrojamiento mediante cierre giratorio accionado por toma de gases
![]()
Historia
Ya desde los años 70, la Colt empezó desarrollar varios proyectos de carabinas basadas en el Fusil de Asalto M-16 para equipar a las Unidades de Operaciones Especiales.
El ejercito norteamericano y el Israeli por ejemplo ya habían comenzado a dotar a sus Unidades de Operaciones Especiales con el Colt CAR-15 Commando y la carabina XM-177 durante los años 70 y 80. Pero hasta principio de los 90 la viaje idea de remplazar las pistolas por un arma más precisa, efectiva y con más potencia de fuego (Idea que tenían desde 1941 y la M1 Carbine) no fue llevada a cabo. Asi en 1994 el US. Army adoptaba la Carabina Colt Modelo 720 como US M4 Carbine. Rapidamente comenzo a sustituir en parte a las pistolas M9, a los subfusiles M3A1 y a suplir en muchas funciones a los M16A2. La nueva M4, resultaba desde luego mas manejable y mas comoda de portar que el Fusil de Asalto M16A2.
El Mando de Operaciones Especiales del US. Army (SOCOM) se dio cuenta enseguida que la M4 era la candidata perfecta para convertirse en el arma standard en sus unidades. Con este proposito,la M4 fue modificada adaptando a su tamaño distintos accesorios que ya existían para el M16A3 y el M16A2. Aunque el cambio mas importante fue el selector de tiro que se modifico para poder disparar pequeñas ráfagas de tres disparos.
Estos cambios han hecho de la M4A1 un arma ideal para las Unidades de Operaciones Especiales: Manejable, flexible gracias a la enorme variedad de accesorios y Kits disponibles para este modelo y con una buena potencia de fuego. Aunque las últimas experiencias de Irak y Afganistan nos han mostrado que tambien tiene sus fallos.
1º Su corto cañón reduce la velocidad y alcance de la munición de 5.56mm.
2º El cañón se recalienta rápidamente
3º Al tener tan corto el cañón el sistema de toma de gases trabaja a una presión mucho mas elevada reduciendo su vida util.
4º Su potencia de fuego produce mayor desgaste de las parte móviles.
Pese a esto es un arma ideal para las Unidades de Operaciones Especiales y para defensa personal de miembros de unidades acorazadas de transporte, transmisiones, estados mayores.etc
Características técnicas:
Calibre: 5,56x45 NATO
Acción: Cierre giratorio por toma de gases.
Longitud total: 838 mm con la culata totalmente extendida / 757 mm con la culata totalmente plegada.
Longitud de cañón: 370 mm.
Peso: 2,52 kg sin cargador / 3,0 kg con un cargador de 30 alimentado.
Cadencia de fuego: 700-950 dpm.
Alcance efectivo: 360 m.
Toda la familia M4
![]()
Versiones:
- CAR15: Primera versión de 1965. Cañón reducido de 20 a 10 pulgadas. Culata reducida en 3 pulgadas.
- XM-177E1: Mejora de 1966. Mayor bocacha apagallamas. Nueva culata telescópica de 4 posiciones.
- XM-177E2: 1967. Nuevo cañón de 11,5 pulgadas.
- M4: Derivado del M16A2. Cañón más pesado. Guardamanos redondo. Nuevas miras con ajuste total en alcance y deriva. Posición de ráfagas de tres disparos.
- M4A1: Derivado del M16A3. Totalmente automatico. Parte superior del cajón de mecanismos con rail picatinny integrado.
- Diemaco C8: Versión canadiense del M4A1.
- Norinco CQ-M4: Copia china del M4A1.
- Heckler & Koch HK416. Fabricación alemana. Se sustituye el sistema original de gases por el sistema de pistón del HK G36.
- Hay diversas versiones realizadas por compañías de armamento en USA, como por ejemplo la S&W M&P15.

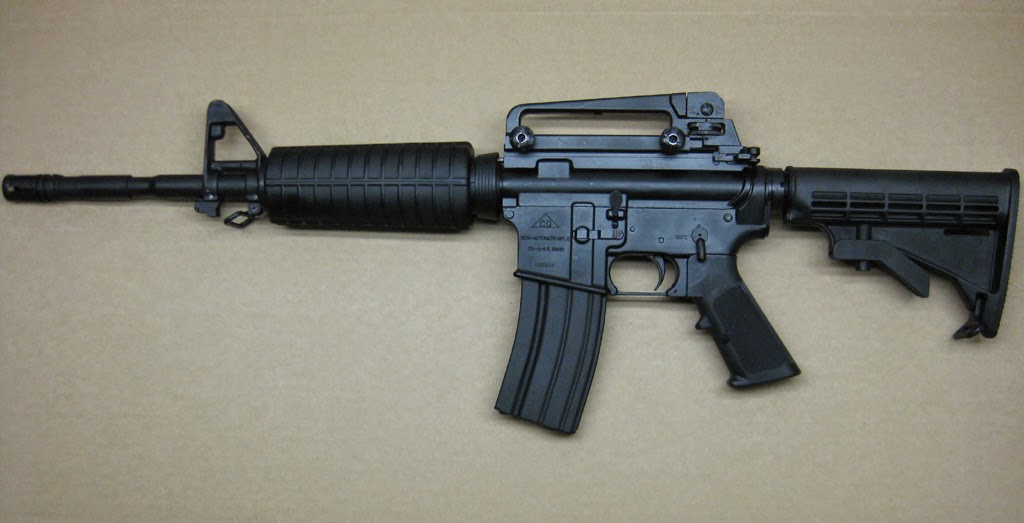

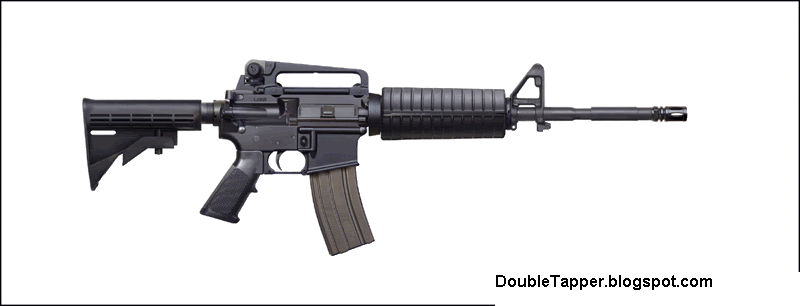

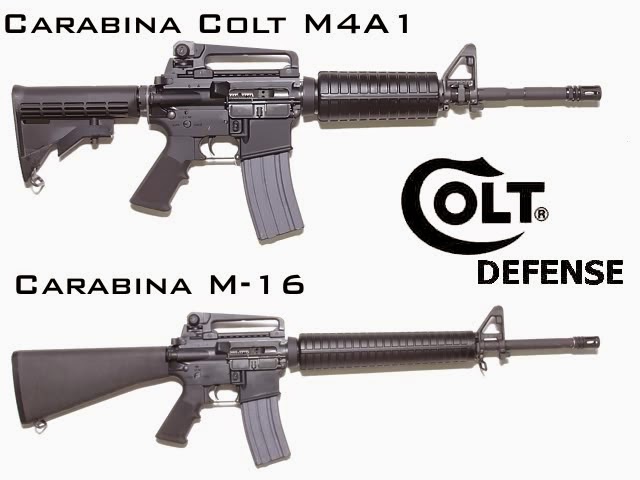

Fotos del arma
![]()

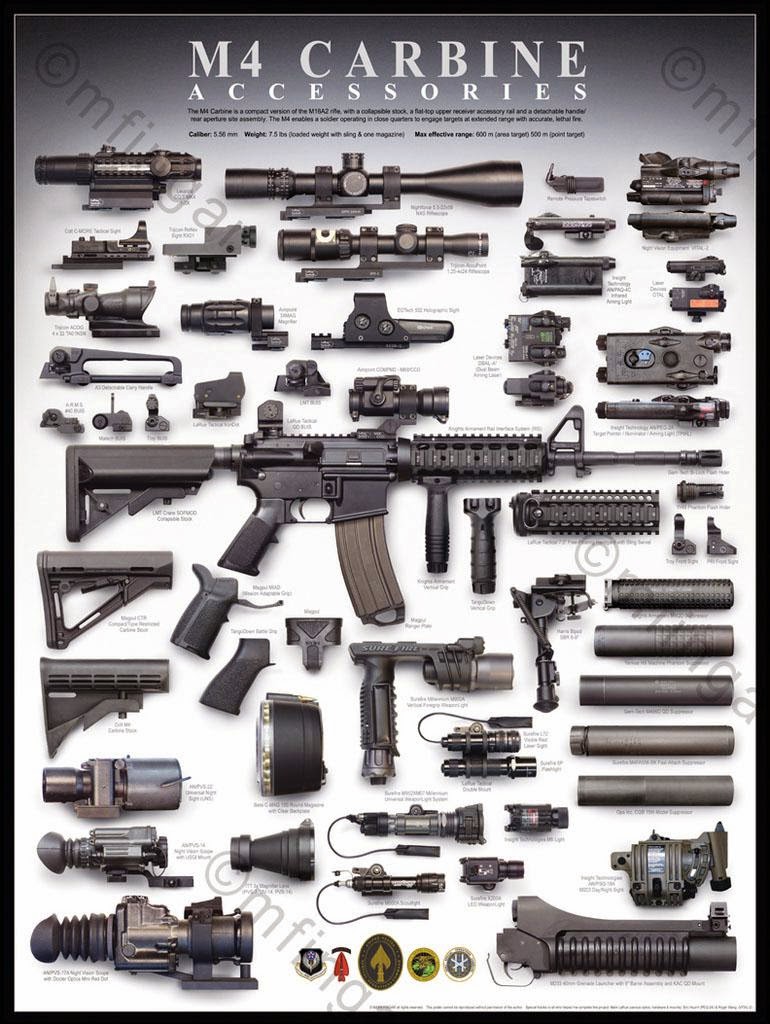

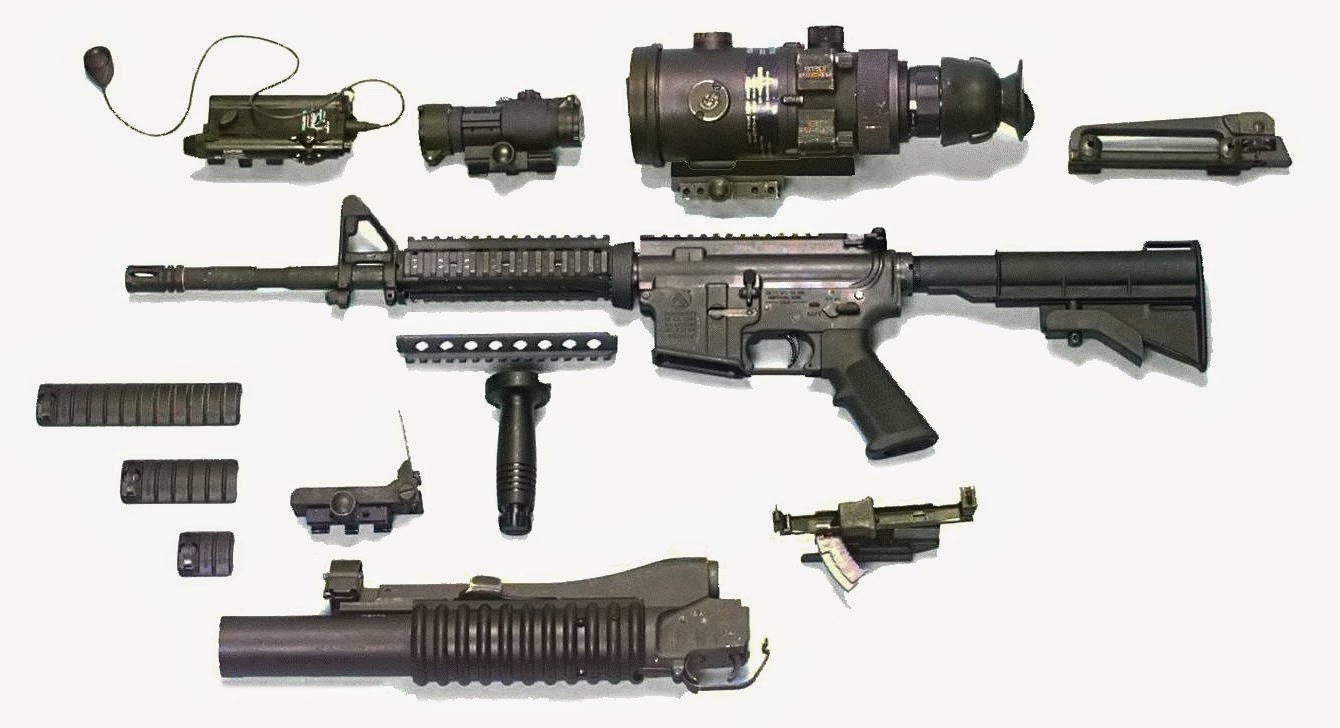

Kit M-4 SOPMOD
![]()

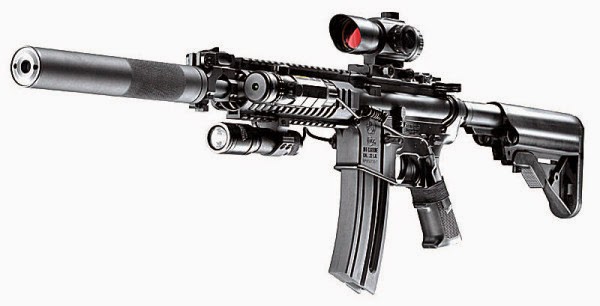

Con mira, grip y linterna![]()
Con supresor, bipode, designador láser y mira 6X
![]()
M4 desarmado
![]()
![]()
Supresores de sonidos![]()
![]()
