Sistema de Armas Antitanque Mediano Javelin
Gary's U.S. Infantry Weapons Reference Guide
DATOS TÉCNICOS
Javelin

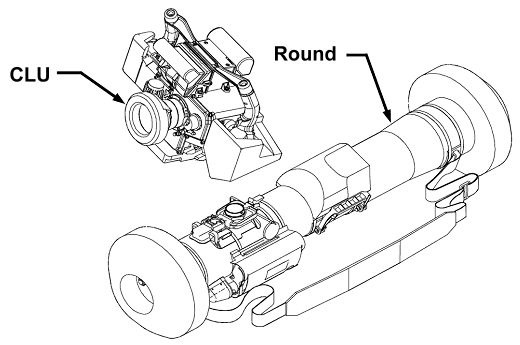

Sistema Completo
Denominaciones alternativas Advanced Antitank Weapon System-Medium (AAWS-M)
País de origen EE.UU.
Fecha de introducción 1996
Servidores 1-3
Peso 49,5 libras (22,5 kg)
Unidad de Comando Ejecutar (CLU) M98A1
Peso 14,16 libras (6.42 kg) - Con la batería, funda de transporte y kit de limpieza
Dimensiones (largo) 13.71 x 19.65 x 13.34 pulgadas (348,2 x 499,1 x 338,8 mm)
Mira diurna 4X ampliación
Campo de visión (FOV) de la mira diurna 4.80 ° x 6.40 °
Aplificación de la Visión nocturna de Gran Angular (WFOV) 4,2X
Visión nocturna WFOV 4.58 ° x 6.11 °
Aumento de la Visión nocturna estrecho campo de visión (NFOV) 9.2X
Visión nocturna NFOV 2.00 ° x 3.00 ° (aproximadamente)
Tipo de la batería de litio de Dióxido de Azufre (LiSO2) BA-5590 / U, no recargables
Duración de la batería
-4,0 horas por debajo de 120 ° F (49 ° C)
-3.0 horas entre 50 ° F a 120 ° F (10 ° C a 49 ° C)
-1.0 horas entre -20 ° F a 50 ° F (-49 ° C a 10 ° C)
-0,5 horas por encima de 120 ° F (49 ° C)
Peso de la batería 2,2 libras (1,00 kg)
Costo unitario $ 126 000 (2002)
Ronda - Conjunto del tubo de Lanzamiento (LTA) con misiles y el BCU
Peso 35,14 libras (15,97 kg)
Longitud 47,60 pulgadas (1.209 mm)
Diámetro con tapa de 11.75 en (298,5 mm)
Diámetro interior de 5,52 (140,2 mm)
Alcance mínimo de ataque superior: 164 m (150 m)
Alcance mínimo de ataque directo: 71 m (65 m)
Alcance máximo efectivo 2.187 m (2.000 m)
Tiempo de vuelo
-Cerca de 4.6 segundos a 1.000 metros
-Cerca de 14.5 segundos a 2.000 metros
Sistema de Guía Imágenes de infrarrojos (I ² R), dispara y olvida
Costo Unidad $ 78.000 (2002)
Unidad de refrigeración de Batería (BCU)
Peso 2,91 libras (1,32 kg)
Dimensiones (L x) 8.16 x 4.63 en (207.3 x 117.6 mm)
Tipo de litio, no recargables
Vida 4 minutos de tiempo BCU
Refrigerante gas argón
DESCRIPCIÓN
El Javelin es el sistema de medio antitanque de infantería, exploradores e ingenieros de combate. Estas fuerzas deben tener la capacidad de derrotar a las fuerzas blindadas durante el día, de noche, y durante condiciones de visibilidad limitada. El Javelin es operado por un soldado individual o en equipos de dos o tres. El Javelin puede ser disparado por paracaidistas individuales, puerta de vehículos, vehículos de orugas y de ruedas, trenes, barcos, o aéreos.
Este sistema tiene una alta tasa de victorias contra todas las amenazas conocidas armas a largas distancias en día/noche, el mal tiempo y las condiciones de varios contra-medidas. El primer lanzamiento del sistema permite disparar desde una posición de combate o una caja.
El Javelin utiliza un diseño modular para permitir que el sistema se desarrolle para satisfacer las cambiantes amenazas y las necesidades tanto a través de actualizaciones de software y hardware. El sistema consta de una unidad de lanzamiento reutilizables comandos (CLU) con un built-in-test (BIT), y un misil modular encerrado en un tubo de lanzamiento (LTA). El sistema también incluye dispositivos de entrenamiento para la formación táctica, aulas de formación y ejercicios de manejo.
La tecnología "dispara y olvida" del Javelin permite que el tirador al fuego e inmediatamente ponerse a cubierto, para pasar a otra posición de combate, o para recargar. El Javelin proporciona una mayor letalidad en el Dragón M47 a través del uso de una cabeza de guerra en tándem que derrotar a todas las amenazas de armadura conocidas. Es eficaz tanto contra blancos fijos y móviles. El Javelin es capaz de operar con más de 2.5 veces el alcance del M47 Dragoon con una mira diurna/nocturna integrada, capaz de adquisición de blancos en condiciones meteorológicas adversas y por las condiciones oscurecedor campo de batalla.
Este sistema tiene una misión secundaria de la destrucción de búnkeres y proporciona la capacidad de defensa contra ataque / flotando helicópteros. El CLU también se ha utilizado en un modo independiente para la vigilancia del campo de batalla y la selección de objetivos en los conflictos recientes.
El Javelin es un reemplazo directo para el Dragón M47.

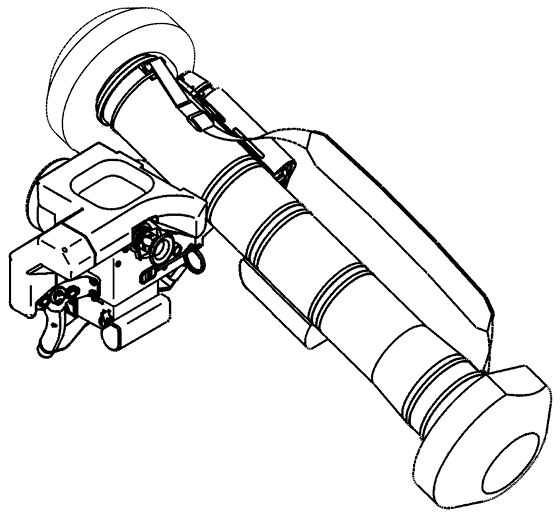

UNIDAD DE MANDO DE LANZAMIENTO (CLU) M98A1
El CLU M98A1 es la parte reutilizables del sistema de Javelin. El CLU contiene una mira diurna, una mira de visión nocturna, controles e indicadores. Los componentes son CLU una cubierta principal, amortiguadores, empuñaduras, el compartimiento de la batería, mira diurna, mira de visión nocturna, ocular, conector para pruebas, y el conector de interfaz. La unidad de comando de lanzamiento se une al conjunto del tubo de lanzamiento (LTA).
Habitáculo principal. El habitáculoi principal (cuerpo) de los CLU contiene la electrónica del sistema, la daysight pantalla, y vista la visión nocturna.
Amortiguadores. Los amortiguadores de alrededor de la cubierta principal de la ayuda CLU proteger el equipo durante la operación. Los amortiguadores son reemplazables. Un amortiguador es un protector facial que protege la cara del artillero durante el lanzamiento de misiles.
Empuñaduras. El artillero utiliza las empuñaduras unidos a los lados de la cubierta principal para sostener el CLU. El artillero utiliza los controles de las empuñaduras de todas las operaciones de la jabalina.
Compartimiento de la batería. Situado en la parte inferior de la cubierta principal, el compartimento de las pilas no recargables casas de la BA-5590 / U o la batería recargable de BB390A (para usar sólo la formación). La batería se emplea también en el terreno de un solo canal y un sistema de radio en el aire (SINCGARS) y se pueden intercambiar con los CLU. Un conector en el compartimiento de la batería se une a un conector correspondiente en la batería. Una varilla se mantiene el compartimiento de la batería desmontable tapa en su lugar.
Mira diurna. La mira diurna funciona como un telescopio y consiste en una lente, indicadores de estado y un ocular. La mira diurna:
-Proporciona el artillero de una imagen en luz visible con la ampliación 4X para la visualización de destino y la vigilancia del campo de batalla.
-Puede ser utilizado con electricidad durante la vigilancia sólo para salvar la vida de la batería.
-No se ve afectado por el desorden de infrarrojos.
Mira de Visión Noctura. El NVS es la vista principal utilizado por el artillero. El NVS es una proyección de imagen de infrarrojos (I²R), que se utiliza durante el día o la noche. Permite que el artillero de ver en condiciones de visibilidad limitada como el contraste, oscurecimiento, humo, niebla, mal tiempo, y el desorden de infrarrojos. El NVS opera mediante la conversión de una imagen de destino de infrarrojos para una imagen de luz visible para el artillero. El NVS consiste en la lente NVS, detector de refrigerador Dewar, pantalla CLU y el ocular proporciona el artillero tanto con un 4X (WFOV) y la ampliación 9X (NFOV) para la exploración y detección de blancos.
-Detector de refrigerador Dewar (DDC) enfría el Servicio Veterinario Nacional a la temperatura de funcionamiento adecuada y convierte la energía infrarroja en señales eléctricas. Estas señales se envían a la pantalla CLU a través del procesador de señal para proporcionar el artillero de una imagen de la zona objetivo
-La pantalla CLU es como un televisor en miniatura, que se utiliza para hacer que el amplio campo de visión (WFOV), estrecho campo de visión (NFOV), y el buscador de imágenes de infrarrojo visible para el artillero. El tubo de rayos catódicos (CRT) convierte las señales eléctricas del procesador de la señal en imágenes visibles para el artillero.
-Los indicadores de estado CLU son catorce los iconos que rodean la pantalla CLU. Los iconos de identificar los modos de funcionamiento, condiciones y mal funcionamiento codificado en color verde, ámbar y rojo. -Los iconos que dan la retroalimentación artillero continua sobre la disponibilidad de misiles actuales o posibles fallos del sistema, visible durante el uso de día y de noche.
-El ocular permite al artillero para ver la pantalla CLU. A través del ocular, el artillero ve la DIA FOV, WFOV, NFOV, FOV solicitante, y los indicadores de estado. El ocular se compone de un conjunto de lentes, ocular y ajuste de dioptrías anillo. El artillero se utiliza el anillo de ajuste de dioptrías para ajustar el enfoque de la imagen.
-El conector de prueba se utiliza para realizar un apoyo directo (DS) o el mantenimiento de alto nivel y de interactuar con el TLC.
-El conector de interfaz ronda proporciona la conexión eléctrica entre el CLU y la vuelta de la.
-El indicador de humedad muestra la calidad del aire en el interior del CLU (blanco o azul dentro de niveles aceptables; rosa requiere mantenimiento).

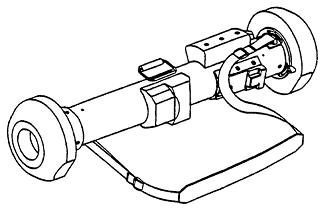

RONDA

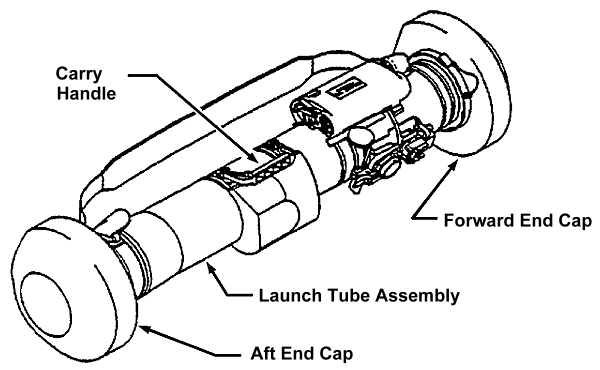

La ronda consta de los misiles sellados ambientalmente en el conjunto del tubo de lanzamiento (LTA) y la unidad de refrigeración de la batería (BCU). La ronda tiene una vida útil de 10 años. El único requisito para el mantenimiento es la vigilancia de existencias.
La LTA sirve como plataforma de lanzamiento y contenedores de carga para el misil. Se trata de una sola pieza, de diseño compuesto de grafito/epoxi. El tubo de lanzamiento de misiles la protege del medio ambiente antes de que el misil sea lanzado. Todos los demás componentes de LTA se montan en el exterior del tubo. Una vez que se lanza el misil, la LTA se descarta.

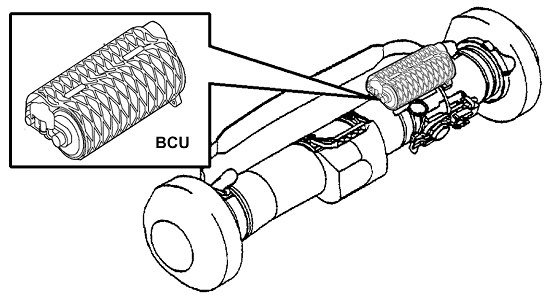

El BCU tiene la sección de la batería y una sección de refrigeración de gas comprimido. Los poderes sección de la batería de la electrónica de misiles antes del lanzamiento de misiles. La sección de refrigeración enfría el buscador de misiles a su temperatura de funcionamiento antes del lanzamiento de misiles. El BCU es una unidad de un solo uso con 4 minutos de tiempo de funcionamiento y no es recargable. Una vez que el misil ha sido disparado, el BCU pasado se descarta con la LTA.
FUNCIONAMIENTO DE MISILES

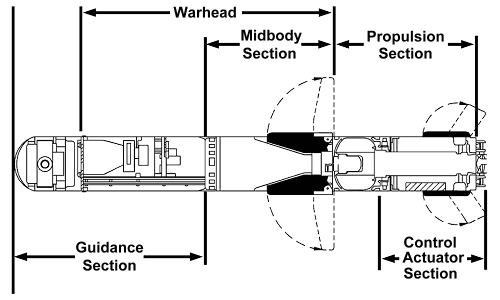

El misil contiene la sección de orientación, la sección media del cuerpo, sección de cabeza, sección de la propulsión y la sección de control del actuador.

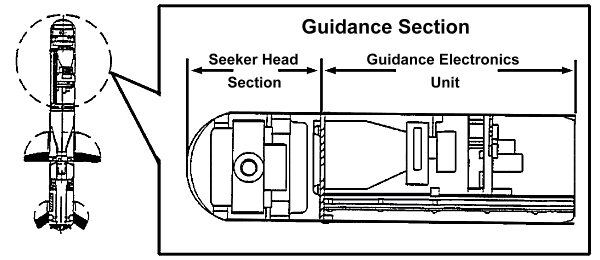

La sección de guiado proporciona un seguimiento del destino y las señales de control de vuelo. Es la sección delantera del misil, e incluye la sección de la cabeza y el solicitante de la unidad electrónica de orientación.
- La sección principal del buscador, conocido como el buscador, contiene las imágenes de misiles infrarrojos (I²R) y el contacto de los interruptores para detonar la ojiva. El misil I² sistema de I da su fuego de misiles y olvidar capacidad. Durante el vuelo al objetivo, el sistema de seguimiento del destino I²R de los misiles y envía la información de ubicación de destino a la junta sobre la guiado electrónico del equipo.
- La unidad electrónica de guiado (GEU) cumple dos funciones. Controla la cabeza buscadora lo que se ve en el destino y envía señales a la sección de accionamiento de control para guiar el misil al blanco durante el vuelo.

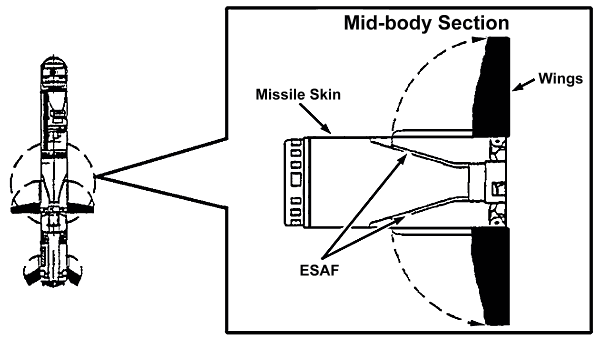

La sección media del cuerpo incluye la piel de misiles, el brazo fuerte electrónica y la unidad de fuego (ESAF), las alas y la carga principal de la ojiva.
-La superficie de los misiles es una parte estructural de los misiles y proporciona la protección del medio ambiente para los componentes internos durante el vuelo.
-El Electronic Safe, Arm, and Fire (ESAF) es el dispositivo de seguridad principal que impide la ignición accidental de los motores y la detonación accidental de cabeza. El ESAF consta de circuitos y dos detonadores (uno para el precursor y uno para la carga principal). El ESAF controles secuencia de lanzamiento de misiles y la detonación de ojivas. Permite a partir de los motores de cohetes en la secuencia adecuada cuando el artillero dispara fuego y todas las condiciones de cocción otros se han cumplido. Cuando el misil da en el blanco, el ESAF detona cada carga de la cabeza de guerra en orden.
- Las alas y el elevador de mantener estabilizado el misil durante el vuelo. Las alas se pliegan en las ranuras en la piel de misiles cuando el misil está en la LTA y desplegar en posición de vuelo después de limpiar el LTA.

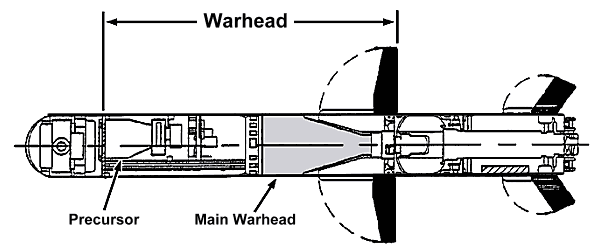

El misil Javelin utiliza una cabeza de doble carga. La cabeza tiene una carga de precursor y la carga principal.
-La carga de precursor es una carga en forma antitanque. Su propósito es causar la reacción del blindaje reactivo en el objetivo antes de la carga principal llega a la armadura. Una vez que el blindaje reactivo es penetrado, el casco principal del objetivo está expuesto a la carga principal de la ojiva. Si el destino no está equipado con blindaje reactivo, el precursor proporciona explosivos adicionales para penetrar la armadura principal.
-La carga principal es la segunda carga de una cabeza de doble carga y es también una carga HE en forma antitanque. La carga de la ojivas principal está diseñado para penetrar la armadura principal del objetivo de lograr un kill en un objetivo.

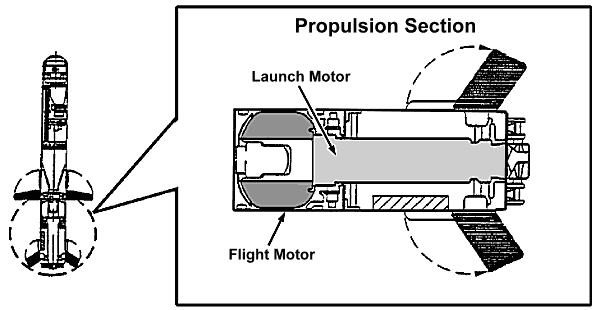

La sección de propulsión está formado por los motores de lanzamiento y vuelo.
-El motor propulsa el lanzamiento de misiles de la LTA. Proporciona la fuerza inicial para empujar el misil a una distancia segura del artillero antes del vuelo del motor se enciende para garantizar la seguridad del artillero. El motor de lanzamiento es completamente gastados por el tiempo que el misil borra la LTA, lo que explica la firma de baja después de su lanzamiento.
-La potencia de motor de vuelo del misil a la meta durante el vuelo. Se enciende cuando el misil es una distancia segura del artillero, protegiendo el artillero de gases de escape calientes se genera cuando los fuegos de motor.

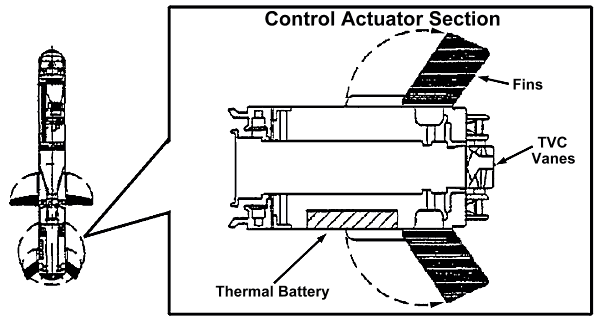

La sección de control de actuador controlan al misil en vuelo y proporciona la corriente eléctrica interna. El área del actuador de control consta de cuatro aletas de control, cuatro paletas de control del vector de empuje, y una batería térmica.
-El control de las aletas maniobra al misil durante el vuelo. Las aletas son de resorte, despliegan automáticamente, y de bloqueo en posición de vuelo después de que el misil borra la LTA. Durante el vuelo, se ajustan automáticamente para guiar el misil hacia el blanco.
-Las paletas del control del vector de empuje (TVC) ayudan a las aletas de control en las maniobras del misil durante el vuelo por desviar el vuelo de escape del motor. Este control cambia el ángulo de empuje del motor de vuelo, dando lugar a un cambio en la trayectoria de vuelo del misil.
-La batería proporciona energía eléctrica térmica interna para el misil durante el vuelo. Está sellado en el cuerpo del misil.

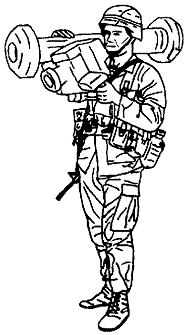

POSICIONES DE DISPARO

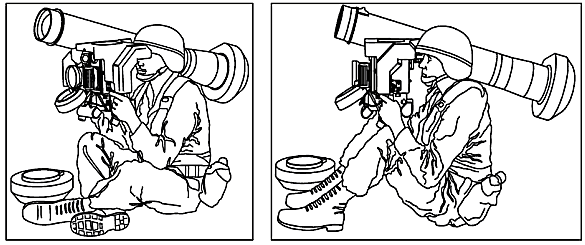

Sentado

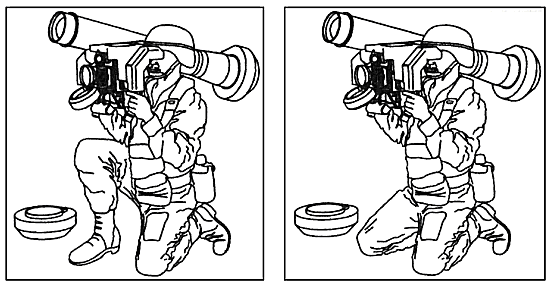

De rodillas

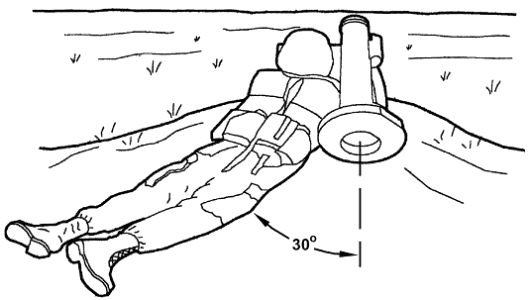

De cúbito prono (derecho)
De cúbito prono (posición correcta)
TIRO

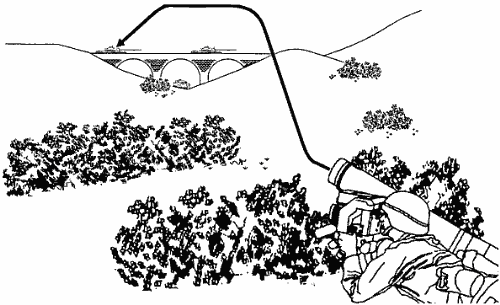

El misil tiene dos modos de ataque artillero seleccionable: superior o directa. Cada modo tiene su propia trayectoria de vuelo o el perfil para alcanzar el objetivo.

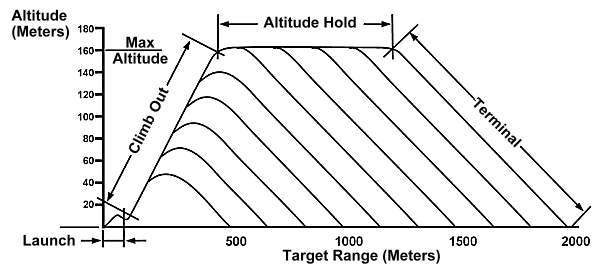

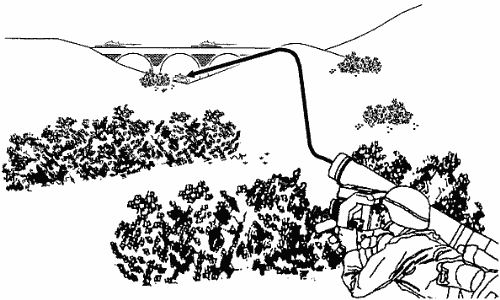

El ataque superior es el modo por defecto cuando el solicitante de misiles se activa por primera vez. En el modo de ataque superior, el misil se acerca desde arriba al impacto ya la detonación en la parte superior del objetivo. Esta capacidad permite que el artillero de atacar un vehículo desde la parte delantera, trasera o lateral y aumenta la probabilidad de una muerte. Los vehículos blindados por lo general tienen menos armadura de protección en la parte superior. El ataque superior también impide que un objetivo enemigo de protegerse a sí mismo moviendo detrás de la cubierta frontal. La distancia mínima de participación es de 150 metros.
El perfil exacto de la trayectoria de vuelo de misiles depende de la distancia hasta el blanco y se determina automáticamente por el software a bordo del misil). Al disparar a un blanco de 2.000 metros, el misil alcanza una altura de unos 160 metros sobre el campo de batalla. Si el objetivo está bajo una estructura de protección, utilizando el modo de ataque superior hará que el misil para detonar en la estructura en lugar de en el blanco. El artillero puede seleccionar el modo de ataque directo a los objetivos de la lucha contra escondido bajo la cubierta protectora.

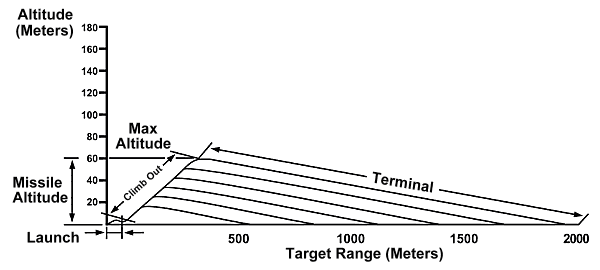

El modo de ataque directo sólo se puede seleccionar después de tiempo de enfriamiento de la mira y antes del bloqueo. El artillero empuja el ataque de selección (ATTK SEL) situado en la empuñadura derecho a cambiar los modos de ataque. En el modo de ataque directo, el misil vuela en una ruta más directa hacia el objetivo. Los impactos de misiles y detonar en el lado (frontal, posterior, o en el flanco) de la meta. La distancia mínima de participación es de 65 metros.
El perfil exacto de la trayectoria de vuelo de misiles (que se muestra en una configuración general arriba) depende del alcance del objetivo y se determina automáticamente por el software a bordo del misil. Con un objetivo de 2.000 metros, el misil alcanza una altura de unos 60 metros sobre el campo de batalla. Este camino permite el misil para alcanzar un objetivo bajo una estructura de protección.
RÁFAGA DE RETROCESO

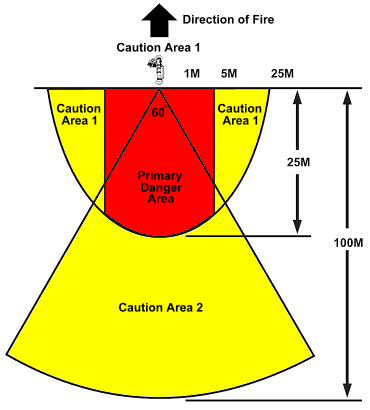

El backblast (retroceso de la ráfaga) del Javeline proviene de la quema de los motores en marcha y el motor de vuelo. El Javelin tiene poco retroceso porque los gases de escape propelente en la parte trasera del arma. Este backblast pueden dañar el equipo o herir gravemente a personal que están demasiado cerca de la parte trasera del tubo de lanzamiento en el momento de disparar.
-El área principal del backblast del Javeline se extiende a 100 metros en la parte trasera y hasta 25 metros a los lados del lanzador y forma un área de 60° de peligro. Se divide en una zona de peligro principal y dos zonas de precaución.
-El área principal de peligro es un sector de 60 ° incluido, con el ápice del sector en el extremo de popa del motor de lanzamiento de misiles. El radio de peligro principal zona de curvatura es de 25 metros. lesiones graves o la muerte es posible para el personal en la zona de peligro principal durante la cocción. Una parte de la zona de peligro primaria se ha extendido hacia delante a la línea de fuego. Esta parte está dentro del rango de 1 a 5 metros a la izquierda ya la derecha de la línea central del tubo de lanzamiento.
-La Zona 1 de Precaución es un área que se extiende radialmente (25 metros) de cada lado de la zona de peligro principal para la línea de fuego. deterioro grave de audición o daños causados por la exposición frecuente puede ocurrir con el personal en esta área durante los despidos. Personal debe usar siempre la audiencia aprobado y protección para los ojos cuando se encuentra en la zona 1.
- El Área 2 de Atención se identifica como un radio de 100 metros, detrás del lanzador y en el sector de 60 °. Esta zona se ve afectada por la activación del sistema de alivio de presión FM. Precaución Zona 2 es una extensión en la parte trasera de la zona de peligro principal. La discapacidad auditiva y lesiones oculares pueden ocurrir al personal que son 10 metros más allá de la zona de peligro principal durante la cocción. Personal debe usar siempre la audiencia aprobado y protección para los ojos cuando se encuentra en la zona 2.
CAPACIDADES DE ARMA
Capacidades:
-El alcance máximo efectivo del Javelin es de 2.000 metros.
-El Javelin tiene una capacidad de fuego y olvida. La imagen de misiles infrarrojos (I ² R) da el misil la capacidad de guiarse a la meta cuando se lanzó por el artillero.
-El Javelin tiene dos trayectorias de vuelo de misiles:
-- Trayectoria de vuelo de ataque superior está diseñado para impactar en la parte superior de la meta.
-- Trayectoria de vuelo de ataque directo está diseñado para impactar en el lado (frente, flanco trasero,) de la meta.
- El artillero de Javelin es capaz de disparar hasta tres misiles en 2 minutos.
- La ojiva de carga de doble forma es capaz de derrotar a cualquier enemigo conocido armadura.
-La mira de visión nocturna (NVS) ve poca degradación de la imagen de destino.
-Las contramedidas tomadas por el enemigo es contrarrestado por el filtro del NVS .
-El Javelin es el hombre-portátil.
-El Javelin es fácil de manejar en distancias cortas para los artilleros.
-La capacidad de dispara y olvida permite al tirador a disparar y moverse antes del impacto de misiles.
- La capacidad de lanzamiento del Javelin blanda le permite ser disparado desde el interior de edificios y búnkeres.
- El sistema de selección pasivo de infrarrojos utilizado para adquirir el bloqueo no puede ser detectado.
-El motor en marcha produce una firma pequeña. Debido al bajo backblast Javelin, que pueden ser disparados desde más pequeño, más difícil de localizar, mejores posiciones protegidas que dan el artillero más posibilidades de que no se detecten o, si se detecta, sobreviviendo a cualquier fuego de supresión.
-La característica de fuego y olvida permite que el artillero a cubierto inmediatamente después de que el misil es lanzado.
Limitaciones:
-La mira CLU no puede discriminar los blancos en los últimos 2.000 metros.
-El tiempo de enfriamiento del NVS es de 2,5 a 3,5 minutos.
-El tiempo de enfriamiento del buscador es de unos 10 segundos.
-La vida del BCU, una vez activado, es de aproximadamente 4 minutos.
-Durante visibilidad limitada lluvia (natural o artificial), nieve, aguanieve, niebla, neblina, humo, polvo, y la noche se conocen colectivamente como las condiciones de visibilidad limitada. El campo de visión al día puede ser inútil en estas condiciones.
Noche:
-El campo de visión de día se basa en la luz del día para proporcionar el artillero una imagen de destino adecuado.
-El NVS utiliza los rayos infrarrojos emitidos por los objetos naturales. cruce de infrarrojos es el momento en el amanecer y el atardecer que el terreno y el objetivo son lo suficientemente cerca de la temperatura a causa de la meta para mezclarse con sus alrededores. Si hay poca diferencia en la cantidad de energía infrarroja entre un objetivo y su fondo, ni el CLU Javelin ni el solicitante de misiles puede ver el objetivo y, por lo tanto en gran medida que descienda el rendimiento de la jabalina. Esta situación puede durar hasta una hora, hasta que el fondo o la temperatura de destino cambia lo suficiente como para ser detectable.
-El desorden (clutter) natural es cuando el sol calienta los objetos a una temperatura lo suficientemente cerca que provoca que el objetivo se mezclan con el terreno circundante.
-El desorden (clutter) artificial se produce cuando hay objetos artificiales que emiten grandes cantidades de rayos infrarrojos (por ejemplo, la quema de vehículos).
-Una densa niebla reduce la capacidad del artillero para detectar y atacar objetivos.
-La trayectoria de vuelo del misil se limita en bosques, montañas y terrenos urbanos.
-El artillero debe tener línea de visión para el buscador para bloquear a un objetivo.
-El peso del Javelin hace maniobras lentas a largas distancias. Al emplear al Javelin en el papel desmontado, la carga del soldado se convierte en importante. Con un peso total del sistema de poco menos de 50 libras, el Javelin es pesada. Aunque un hombre de armas portátiles, un soldado no puede llevar a la jabalina entre países por períodos prolongados.
-La ronda de jabalina es voluminoso y restringe el movimiento en un terreno densamente arboladas o vegetativo.
-El artillero parte debe exponerse a enfrentar al enemigo.
-El CLU requiere una línea de visión para adquirir las metas.
Combate Urbano:
-La Javelin se utiliza sobre todo para derrotar a carros de combate y otros vehículos de combate blindados. Tiene una capacidad moderada contra búnkers, edificios y otros objetivos fortificada se encuentran comúnmente durante el combate en zonas urbanizadas.
-La distancia mínima participación limita las oportunidades de tiro en los límites de las zonas densamente urbanizadas, y el Javelin no puede ser el arma de elección en el medio urbano, donde existen consideraciones adicionales, como: incendios (provocados por ambas amigas y enemigas) puede causar objetivo la adquisición y el bloqueo sobre los problemas; el desorden en el campo de batalla puede causar bloqueo en los problemas, y, las comunicaciones de línea de vista puede ser limitada por las estructuras.
-La trayectoria de vuelo única de la jabalina de las fuerzas del artillero de pensar en tres dimensiones. El medio ambiente urbano tiene obstáculos de gran tamaño, tales como señales de tráfico, postes de luz, y los cables, lo que podría obstaculizar el camino del misil de vuelo. En el modo de alto ataque, el misil Javelin requiere hasta 160 metros más de altura libre. En el modo directo de ataque, el Javelin requiere hasta más de 60 metros de altura libre.
-El misil Javelin tiene una distancia mínima de participación (150 metros en el modo de ataque y 65 metros en el modo de ataque directo), lo que limita su uso en las zonas urbanizadas. Pocas áreas en el centro de la ciudad permite el artillero al fuego mucho más allá de la distancia mínima de armado. El artillero se limita generalmente a disparar por las calles, líneas ferroviarias, parques o plazas. El Javelin puede efectivamente el fuego de las historias de nivel superior o techos de edificios en otros edificios.
-Cuando un tirador se encuentra con un blanco de oportunidad, no puede ser capaz de tomar ventaja de ello. El tiempo de enfriamiento de las NVS es de 2,5 a 3,5 minutos. Buscador fresco por unos 10 segundos. Una vez que el BCU está activado, el artillero tiene un máximo de 4 minutos para realizar el objetivo antes de que el BCU se gasta. Los vehículos que cruzan la calle o que se desplacen entre los edificios (tiro flanco) se exponen durante unos 10 a 15 segundos, es decir, el artillero no tenga tiempo suficiente para bloquear-en el destino y el fuego.
-La capacidad de lanzamiento suave permite al tirador a disparar desde el interior de edificios, porque hay poca basura sobrepresión o volando.
-La ojiva de carga de doble penetra típicos objetivos urbanos. La penetración, sin embargo, no significa una destrucción simultánea de la integridad estructural de una posición. El modo de ataque directo se selecciona al atacar objetivos en un edificio. posiciones enemigas o bunkers a la intemperie a menos de 150 metros se dedican a utilizar el modo de ataque directo. Posiciones en el abierto más de 150 metros se dedican utilizando el modo de ataque superior o directa dependiendo de la situación.
-El Javelin no es eficaz cuando se rebase muros estructurales. Los misiles antitanque guiados (ATGMs) no están diseñados para romper muros estructurales con eficacia. Todos los ATGMs, incluyendo al Javelin, están diseñados para producir un pequeño agujero, penetrar la armadura, y entregar la carga explosiva. Incumplimiento de las llamadas para la creación de un gran agujero. Disparar ATGMs es el medio menos eficiente para derrotar a muros estructurales. ATGMs es mejor utilizar contra vehículos blindados o para la destrucción de posiciones de combate fortificados por el enemigo.
-El Javelin debe estar en la modalidad de tiro directo al enganchar helicópteros. Los rotores del helicóptero puede interferir con los sensores de los misiles en el modo de alto ataque y el resultado en el vuelo errático de los misiles y un destino extraño.
Variantes
Javelin
Original modelo de producción.
Misiles Javelin Simulación Round (MSR)
El MSR es una ronda de manejo de campo con un tubo de lanzamiento simulado. Se replica el peso y el equilibrio de la ronda actual. El MSR no contiene los instrumentos o los circuitos y se utiliza para entrenar a los artilleros sobre la manera de mantener, manejar, y llevar a la ronda.
Javelin Block I
La actualización proporciona reducido tiempo para apuntar, aumenta la detección, reconocimiento, identificación y amplia, y se extiende alcance de los misiles (3-4km). Se mantiene tanto en ataque superior y capacidad de fuego directo.
