MBT: Leopard 2 (Alemania)
Leopard 2
![]()
El Leopard 2 es un tanque de batalla desarrollado por Krauss-Maffei Wegman (KMW) en Munich, Alemania y es el sucesor del Leopard 1, a raiz de la cancelación del programa de construcción del MBT-70, se inicio el desarrollo del Leopardo 2, los primeros prototipos fueron construidos por Kraus-Mafeii entre 1972 y 1974, algunos armados con cañón de 105mm y otros con 120mm.
PROGRAMA
El Leopard 1 fue producido inicialmente en 1963 por Krauss-Maffei para el Ministerio de Defensa Alemán y mas de 6000 vehículos de exportación fueron entregados a Belgica, Dinamarca, Alemania, Grecia, Italia, Canadá Holanda, Noruega, Turquía y Australia. El Leopard 2 fue inicialmente producido en 1979 y actualmente esta en servicio en Austria, Dinamarca, Alemania, Holanda, Suiza, Suiza y España con mas de 3000 unidades entregadas. En 1979 el Ejercito holandés ordenó 445 unidades que fueron terminados de entregar en 1986; en 1983 Suiza ordeno 35 unidades que fueron construidas en Alemania y 345 construidos en Suiza. El Leopard 2 ha recibido ya dos programas de mejoras en Nivel I y II; se han construido 219 unidades bajo licencia en España por Santa Barbara. La versión mas reciente es el Leopard 2(S) el cuenta cuenta con un nuevo sistema de comando y control y un sistema de blindaje pasivo. Se encuentran a la fecha en producción 120 unidades para el Ejercito Suecop. KMW ha presentado ya su nueva versión el Leopard 2 A6 EX MBT el cual incluye un cañon L55 mas largo, un motor auxiliar, protección contra minas mejorada y un sitema de aire acondicionado.
CONSTRUCCIÓN
El casco del Leopard 2 esta construido en tres secciones: 1. la sección del conductor y el frente; 2. la sección de combate en el centro; 3. el motor y la parte trasera.
La sección del conductor esta equipada con tres periscopios, a la izquierda del mismo existe un espacio para almacenamiento de munición una cámara con 65° en la horizontal y un monitor de TV provee al conductor de visión para las maniobras de reversa.
La torreta esta localizada en el centro del vehículo se esta desarrollando un programa de mejoras que proveerá al vehículo de un blindaje de tercera generación y refuerzos adicionales del blindaje frontal y lateral de la torreta con módulos de blindaje adicionados. Este blindaje dará una protección extra a la penetración del cono principal del proyectil impactante, mejorando la supervivencia del Leopard 2 en el campo de batalla.
CONTROL DE TIRO
El puesto del comandante cuenta con un periscopio independiente, PERI-R 17 A" producido por Atlas Electronik and Zeiss Optronik GmbH. El PERI-R A2 es un visor panorámico para empleo dia/noche e identificador de blancos, permitiendo una visión en 360°. La imagen térmica del periscopio es presentada en un monitor, esta imagen térmica puede ser usada para el disparo del arma principal y esta conectada al sistema de control de tiro del tanque. La imagen térmica del visor del artillero puede ser enviada al monitor del comandante y viceversa. Esto permite al comandante y artillero tener acceso a la misma imagen del campo de batalla.
La estación del artillero esta equipada con un visor primario equipado con amplificación dual, estabilizado, tipo STN Atlas Electronik EMES 15. El visor primario tiene incorporado un buscador láser y un visor térmico Zeiss-Eltro Optronik, modelo WBG-X, enlazados al computador de control de tiro. El buscador láser provee con tres rangos de valores en cuatro segundos; los datos de distancia son transmitidos al computador de control de tiro a fin de calcular los algoritmos de disparo. El alcance máximo del buscador laser es de 10000 mts con una exactitud de 20 mts.
El procedimiento de comando y control conocido como de selección de primer eco es utilizado por el localizador láser para operaciones anti-helicópteros. El arma principal utiliza disparo electrónico a fin de minimizar el tiempo de reacción.
![]()
ARMAMENTO PRINCIPAL
Se ha desarrollado un nuevo cañón de 120mm L55 por parte de Rheinmetall GmbH de Ratingen, con el fin de reemplazar el 120mm L44 actual. El alargamiento del anima del cañón de 44 calibres a 55 calibres, se traduce en un aumento de la velocidad del proyectil, estando ademas equipado con una camisa térmica extractor de humo y un sistema de referencia, ademas de que es compatible con la munición actual de 120mm y un nuevo desarrollo de alta penetración. Se esta desarrollando una munición mejorada conocida como LKE II, resultado de un requerimiento hecho en Noviembre de 1987, que utiliza el nuevo barril alargado. El material penetrante del nuevo proyectil es tungsteno pesado en una estructura monobloque, esto le da una mayor velocidad inicial y de penetración. El cañón de 120mm utiliza munición APFSDS-T y cabezas HEAT; su angulo de elevación es de -9ª y +20ª, con un giro total de 360ª, el cañón esta estabilizado en elevación y rotación.
SISTEMA DE NAVEGACION
El Leopard 2 esta equipado con un sistema de navegación terrestre de la compañía LITEF de Bonn, Alemania. Es un sistema híbrido que consiste en un equipo de Posicionamiento Global (GPS) y un sistema de navegación inercial.
SISTEMAS DE SOPORTE
El compartimento de la tripulación esta equipado con un sistema de detección y supresión de fuego y explosión construido por la compañía Deugra Ges de Alemania bajo licencia de la Kidde-Graviner of Slough de Berkshire, UK.
Características técnicas Leopard II
Tipo Carro de combate
Origen Alemania
Tripulación 4 hombres
Peso 55150 kg
Planta Motriz un motor MTU MB 873 Ka 501 de 12 cilindros, turbocargado de 1500 hp
Relación Potencia/Peso 27,27 hp/tonelada
Armamento principal un cañón de 120mm
Munición 42 proyectiles
Armamento secundario una MG 7,62mm (coaxial) y una MG 7,62mm (antiaérea), 2x8 lanzadores de granadas de humo.
Munición 4750 de 7,62mm
Dimensiones
Longitud 9,66m
Longitud casco 7,72m
Anchura 3,7m
Altura 2,78m
Blindaje N.D.
Sistema NBC Si
Velocidad maxima 72 km/h
Autonomía 550km
Capacidad de vadeo 4 m
Pendientes superables 60%
Obstáculos verticales 1,1m
Equipo de visión nocturna Si (pasivo)
Fabrica Krauss-Maffei, MaK en Alemania; Thun en Suiza.
Algunas imágenes del Leopard II![]()
El Leopard 2 es un tanque de batalla desarrollado por Krauss-Maffei Wegman (KMW) en Munich, Alemania y es el sucesor del Leopard 1, a raiz de la cancelación del programa de construcción del MBT-70, se inicio el desarrollo del Leopardo 2, los primeros prototipos fueron construidos por Kraus-Mafeii entre 1972 y 1974, algunos armados con cañón de 105mm y otros con 120mm.
PROGRAMA
El Leopard 1 fue producido inicialmente en 1963 por Krauss-Maffei para el Ministerio de Defensa Alemán y mas de 6000 vehículos de exportación fueron entregados a Belgica, Dinamarca, Alemania, Grecia, Italia, Canadá Holanda, Noruega, Turquía y Australia. El Leopard 2 fue inicialmente producido en 1979 y actualmente esta en servicio en Austria, Dinamarca, Alemania, Holanda, Suiza, Suiza y España con mas de 3000 unidades entregadas. En 1979 el Ejercito holandés ordenó 445 unidades que fueron terminados de entregar en 1986; en 1983 Suiza ordeno 35 unidades que fueron construidas en Alemania y 345 construidos en Suiza. El Leopard 2 ha recibido ya dos programas de mejoras en Nivel I y II; se han construido 219 unidades bajo licencia en España por Santa Barbara. La versión mas reciente es el Leopard 2(S) el cuenta cuenta con un nuevo sistema de comando y control y un sistema de blindaje pasivo. Se encuentran a la fecha en producción 120 unidades para el Ejercito Suecop. KMW ha presentado ya su nueva versión el Leopard 2 A6 EX MBT el cual incluye un cañon L55 mas largo, un motor auxiliar, protección contra minas mejorada y un sitema de aire acondicionado.
CONSTRUCCIÓN
El casco del Leopard 2 esta construido en tres secciones: 1. la sección del conductor y el frente; 2. la sección de combate en el centro; 3. el motor y la parte trasera.
La sección del conductor esta equipada con tres periscopios, a la izquierda del mismo existe un espacio para almacenamiento de munición una cámara con 65° en la horizontal y un monitor de TV provee al conductor de visión para las maniobras de reversa.
La torreta esta localizada en el centro del vehículo se esta desarrollando un programa de mejoras que proveerá al vehículo de un blindaje de tercera generación y refuerzos adicionales del blindaje frontal y lateral de la torreta con módulos de blindaje adicionados. Este blindaje dará una protección extra a la penetración del cono principal del proyectil impactante, mejorando la supervivencia del Leopard 2 en el campo de batalla.
CONTROL DE TIRO
El puesto del comandante cuenta con un periscopio independiente, PERI-R 17 A" producido por Atlas Electronik and Zeiss Optronik GmbH. El PERI-R A2 es un visor panorámico para empleo dia/noche e identificador de blancos, permitiendo una visión en 360°. La imagen térmica del periscopio es presentada en un monitor, esta imagen térmica puede ser usada para el disparo del arma principal y esta conectada al sistema de control de tiro del tanque. La imagen térmica del visor del artillero puede ser enviada al monitor del comandante y viceversa. Esto permite al comandante y artillero tener acceso a la misma imagen del campo de batalla.
La estación del artillero esta equipada con un visor primario equipado con amplificación dual, estabilizado, tipo STN Atlas Electronik EMES 15. El visor primario tiene incorporado un buscador láser y un visor térmico Zeiss-Eltro Optronik, modelo WBG-X, enlazados al computador de control de tiro. El buscador láser provee con tres rangos de valores en cuatro segundos; los datos de distancia son transmitidos al computador de control de tiro a fin de calcular los algoritmos de disparo. El alcance máximo del buscador laser es de 10000 mts con una exactitud de 20 mts.
El procedimiento de comando y control conocido como de selección de primer eco es utilizado por el localizador láser para operaciones anti-helicópteros. El arma principal utiliza disparo electrónico a fin de minimizar el tiempo de reacción.
ARMAMENTO PRINCIPAL
Se ha desarrollado un nuevo cañón de 120mm L55 por parte de Rheinmetall GmbH de Ratingen, con el fin de reemplazar el 120mm L44 actual. El alargamiento del anima del cañón de 44 calibres a 55 calibres, se traduce en un aumento de la velocidad del proyectil, estando ademas equipado con una camisa térmica extractor de humo y un sistema de referencia, ademas de que es compatible con la munición actual de 120mm y un nuevo desarrollo de alta penetración. Se esta desarrollando una munición mejorada conocida como LKE II, resultado de un requerimiento hecho en Noviembre de 1987, que utiliza el nuevo barril alargado. El material penetrante del nuevo proyectil es tungsteno pesado en una estructura monobloque, esto le da una mayor velocidad inicial y de penetración. El cañón de 120mm utiliza munición APFSDS-T y cabezas HEAT; su angulo de elevación es de -9ª y +20ª, con un giro total de 360ª, el cañón esta estabilizado en elevación y rotación.
SISTEMA DE NAVEGACION
El Leopard 2 esta equipado con un sistema de navegación terrestre de la compañía LITEF de Bonn, Alemania. Es un sistema híbrido que consiste en un equipo de Posicionamiento Global (GPS) y un sistema de navegación inercial.
SISTEMAS DE SOPORTE
El compartimento de la tripulación esta equipado con un sistema de detección y supresión de fuego y explosión construido por la compañía Deugra Ges de Alemania bajo licencia de la Kidde-Graviner of Slough de Berkshire, UK.
Características técnicas Leopard II
Tipo Carro de combate
Origen Alemania
Tripulación 4 hombres
Peso 55150 kg
Planta Motriz un motor MTU MB 873 Ka 501 de 12 cilindros, turbocargado de 1500 hp
Relación Potencia/Peso 27,27 hp/tonelada
Armamento principal un cañón de 120mm
Munición 42 proyectiles
Armamento secundario una MG 7,62mm (coaxial) y una MG 7,62mm (antiaérea), 2x8 lanzadores de granadas de humo.
Munición 4750 de 7,62mm
Dimensiones
Longitud 9,66m
Longitud casco 7,72m
Anchura 3,7m
Altura 2,78m
Blindaje N.D.
Sistema NBC Si
Velocidad maxima 72 km/h
Autonomía 550km
Capacidad de vadeo 4 m
Pendientes superables 60%
Obstáculos verticales 1,1m
Equipo de visión nocturna Si (pasivo)
Fabrica Krauss-Maffei, MaK en Alemania; Thun en Suiza.
Algunas imágenes del Leopard II
↧
↧
Fusil de asalto: Kalashnikov AK-107 y AK-108 (Rusia)
Rifle de asalto Kalashnikov AK-107 y AK-108 (Rusia)
![]()
Rifle de asalto AK-107
![]()
Rifle de asalto AK-107, desarmado
![]()

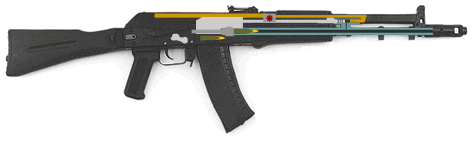

Ilustración de la acción balanceada, con pistones de gas duales, compensadores por encima del cañón.
![]()
Rifle de asalto AK-107 modificado, como se presentó en 2011. Note el nuevo receptor superior con riel integral Picatinny. Una mira nocturna está instalada.
![]()
Nueva mira trasera tipo dioptría del rifle AK-107 mejorado
![]()
AK-107 comparado con el AK-108
![]()
AK-108 en 5.56mm

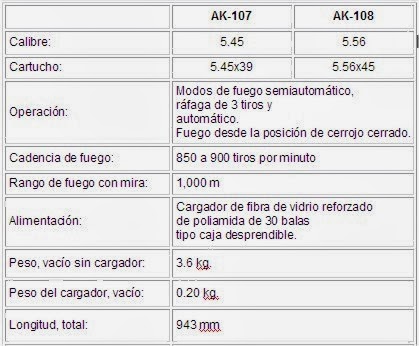

Calibre: 5.45x39mm (5,56x45mm NATO para el AK108)
Acción: Operado a gas, cerrojo rotario con dos 2 agarraderas, con portador de cerrojo balanceados/grupo de cerrojo para reducir el retroceso
Longitud: 943 / 700 mm
Longitud del cañón: 415 mm
Alcance de mira, en mts: 1000
Peso: 3.8 kg vacío
Capacidad del cargador: 30 tiros
Cadencia de fuego: 850 (900 para el AK108) tiros por minuto
Durante 1960 y 1970 los diseñadores de armas soviéticos intentaron varios métodos para mejorar la probabilidad de acierto del fusil de infantería estándar, al disparar en ráfagas / modalidad automática (que es el modo primario de fuego para las tropas de infantería ordinaria según manuales de campo y práctica soviética y rusa). Uno de esos enfoques se conoce como una acción "equilibrada". Desarrollado por primera vez durante la década de 1960 por los diseñadores y Alexandrov Paranin en Izhevsk, y por Tkachev en Klimovsk, este sistema utiliza un contador de masa para compensar el impulso de retroceso, generado por el grupo de perno masiva, golpeando contra el receptor en su posición más retrasada más delantero y durante el recarga ciclo. El contador de masa está relacionada con pistón de gas segundos y se mueve en dirección opuesta al grupo del perno. La sincronización se realiza con un bastidor simple y un sistema de piñón. En este sistema, sólo el impulso del cartucho disparado se transfiere al receptor, ya través de la culata en el hombro del tirador. Los impulsos del grupo de cerrojo más fuerte y rápido movimiento, se compensa con la venta libre de masas, y no afectan a los disparos, a diferencia del AK en el grupo del perno en movimiento produce una gran cantidad de retroceso adicional y las vibraciones. El sistema "equilibrado" fue empleada en el rifle AKB, desarrollado por VM Kalashnikov (hijo del famoso Kalashnikov Mikhail) en Izhevsk, y en los fusiles AEK-971, desarrollado en Kovrov, ambos sin éxito probado durante el ensayos finales del "Abakan" 1980.
A pesar del fracaso de ambos diseños en los ensayos del ejército, el desarrollo fue continuado, con intención de producir armas superiores (en el modo de fuego automático) a la norma AK-74 para el uso de la policía nacional y de exportación. La entrada de Izhevsk, inicialmente conocido como AKB, se convirtió en el AK-107 y fusiles AK-108, que difieren sólo por las municiones utilizadas - AK-107 fue destinado al uso doméstico y, por tanto cámaras para municiones 5.45x39, mientras que AK-108 se destinados a la exportación y, por tanto cámaras para municiones 5.56x45 OTAN. Ambas armas se publicaron ampliamente a través de finales de 1990 y principios de 2000, aunque parece que no se recibieron pedidos significativos nunca por la fábrica IzhMash.
El rifle de asalto AK-107 es un arma operado por gas con una acción equilibrada. Emplea un sistema bastante regular con perno rotatorio convencional con cerradura de agarradera doble que es operada por pistón de gas de de carrera larga situado sobre el cañón. Para proporcionar equilibrio de la acción, el pistón de gas se monta en la parte delantera de la primera. Cuando el arma se dispara, el pistón se mueve hacia atrás principal de gas, que opera el grupo del perno, al tiempo que equilibran pistón se mueve en sentido contrario, se sincroniza con el principal a través de un bastidor simple y un sistema de piñón. En lo demás, el AK-107 es muy similar al rifle de asalto AK-74M estándar, salvo que el AK-107 / 108, se ofrecieron también con capacidad de disparo opcional de ráfagas de 3 tiros.
WorldGuns
Rifle de asalto AK-107
Rifle de asalto AK-107, desarmado
Ilustración de la acción balanceada, con pistones de gas duales, compensadores por encima del cañón.
Rifle de asalto AK-107 modificado, como se presentó en 2011. Note el nuevo receptor superior con riel integral Picatinny. Una mira nocturna está instalada.
Nueva mira trasera tipo dioptría del rifle AK-107 mejorado
AK-107 comparado con el AK-108
AK-108 en 5.56mm
Calibre: 5.45x39mm (5,56x45mm NATO para el AK108)
Acción: Operado a gas, cerrojo rotario con dos 2 agarraderas, con portador de cerrojo balanceados/grupo de cerrojo para reducir el retroceso
Longitud: 943 / 700 mm
Longitud del cañón: 415 mm
Alcance de mira, en mts: 1000
Peso: 3.8 kg vacío
Capacidad del cargador: 30 tiros
Cadencia de fuego: 850 (900 para el AK108) tiros por minuto
Durante 1960 y 1970 los diseñadores de armas soviéticos intentaron varios métodos para mejorar la probabilidad de acierto del fusil de infantería estándar, al disparar en ráfagas / modalidad automática (que es el modo primario de fuego para las tropas de infantería ordinaria según manuales de campo y práctica soviética y rusa). Uno de esos enfoques se conoce como una acción "equilibrada". Desarrollado por primera vez durante la década de 1960 por los diseñadores y Alexandrov Paranin en Izhevsk, y por Tkachev en Klimovsk, este sistema utiliza un contador de masa para compensar el impulso de retroceso, generado por el grupo de perno masiva, golpeando contra el receptor en su posición más retrasada más delantero y durante el recarga ciclo. El contador de masa está relacionada con pistón de gas segundos y se mueve en dirección opuesta al grupo del perno. La sincronización se realiza con un bastidor simple y un sistema de piñón. En este sistema, sólo el impulso del cartucho disparado se transfiere al receptor, ya través de la culata en el hombro del tirador. Los impulsos del grupo de cerrojo más fuerte y rápido movimiento, se compensa con la venta libre de masas, y no afectan a los disparos, a diferencia del AK en el grupo del perno en movimiento produce una gran cantidad de retroceso adicional y las vibraciones. El sistema "equilibrado" fue empleada en el rifle AKB, desarrollado por VM Kalashnikov (hijo del famoso Kalashnikov Mikhail) en Izhevsk, y en los fusiles AEK-971, desarrollado en Kovrov, ambos sin éxito probado durante el ensayos finales del "Abakan" 1980.
A pesar del fracaso de ambos diseños en los ensayos del ejército, el desarrollo fue continuado, con intención de producir armas superiores (en el modo de fuego automático) a la norma AK-74 para el uso de la policía nacional y de exportación. La entrada de Izhevsk, inicialmente conocido como AKB, se convirtió en el AK-107 y fusiles AK-108, que difieren sólo por las municiones utilizadas - AK-107 fue destinado al uso doméstico y, por tanto cámaras para municiones 5.45x39, mientras que AK-108 se destinados a la exportación y, por tanto cámaras para municiones 5.56x45 OTAN. Ambas armas se publicaron ampliamente a través de finales de 1990 y principios de 2000, aunque parece que no se recibieron pedidos significativos nunca por la fábrica IzhMash.
El rifle de asalto AK-107 es un arma operado por gas con una acción equilibrada. Emplea un sistema bastante regular con perno rotatorio convencional con cerradura de agarradera doble que es operada por pistón de gas de de carrera larga situado sobre el cañón. Para proporcionar equilibrio de la acción, el pistón de gas se monta en la parte delantera de la primera. Cuando el arma se dispara, el pistón se mueve hacia atrás principal de gas, que opera el grupo del perno, al tiempo que equilibran pistón se mueve en sentido contrario, se sincroniza con el principal a través de un bastidor simple y un sistema de piñón. En lo demás, el AK-107 es muy similar al rifle de asalto AK-74M estándar, salvo que el AK-107 / 108, se ofrecieron también con capacidad de disparo opcional de ráfagas de 3 tiros.
WorldGuns
↧
Cazatanques: FV102 Striker (UK)
Portador de misiles antitanque FV102 Striker (Reino Unido)
![]()
El cazatanques Striker FV102 está equipados con misiles Swingfire
![]()
Entró en servicio 1975
Tripulación 3 hombres
Dimensiones y peso
-Peso 8,13 t
-Longitud 4,8 m
-Anchura 2,4 m
-Altura 2,2 m
Misiles
-Longitud de misil 1,07 m
-Diámetro del misil 0,17 m
-Peso del 27 kg de peso
-Cabeza de combate HEAT
-Peso de la ojiva de 7 kg
-Alcance de fuego 4 kilometros
-Sistema de guía guiado por cable/óptica
-Penetración de 800 mm
-Número de misiles transportados 10
Movilidad
-Motor diesel Cummins BTA
-Potencia del motor 195 hp
-Máxima velocidad de la carretera 80 kmh
-Alcance de 640 kilometros
Maniobrabilidad
-Gradiente del 60%
-Escalón vertical de 0,5 m
-Fosa de 2 m
-Vadeo 1 m
-Vadeo (con preparación) Anfibio
![]()
El portador de misiles antitanques FV102 Striker es un miembro de la familia de vehículos blindados sobre orugas CVR británico (T), producida por los vehículos Alvis. La FV102 es una versión del tanque ligero del Scorpion FV101. Es función primordial es combatir blindados del enemigo. Los primeros vehículos de producción se entregaron en 1975. Estos portadores de misiles anti-tanque son empleados por antitanque guiado baterías de misiles y los regimientos de reconocimiento.
El FV102 Striker está equipado de misiles anti-tanque Swingfire guiados por cable. El nombre del misil viene de la capacidad para hacer una vuelta rápida de hasta 90 ° después del disparo. Este misil tiene una cabeza de guerra HEAT y con un alcance efectivo de 4 km. Penetra hasta 800 mm de blindaje. Los misiles está controlados por un visior óptico o térmico directo. Los misiles pueden ser lanzados de forma remota desde el vehículo. A la vista óptico especial con un cable de 100 metros permite a la tripulación para atacar objetivos enemigos de una cubierta de seguridad. Los misiles fueron inicialmente controlado por un joystick. Más tarde, el FV102s se han actualizado con los sistemas semi-automáticos de control. Cinco misiles Swingfire se ponen en posición de lanzador elevada en la parte trasera del casco y estén listos para usar. Un juego completo de los misiles de recarga se almacena en el interior del casco. Los misiles se recargan manualmente desde el exterior del vehículo.
Hay una ametralladora 7,62 mm secundaria, montada sobre el comandante de la escotilla y se utiliza para la defensa propia. El vehículo lleve 3 000 cartuchos de munición para esta ametralladora. También cuenta con dos bancos de cuatro descargadores de granada de humo.
Una serie de aleaciones ligeras se utiliza para hacer de este vehículo. El FV102 tiene un casco de armadura de aluminio con espacio de alta dureza de armadura de acero. El interior está recubierto con un revestimiento de desconchado. Un motor frontal proporciona una protección adicional para la tripulación. El blindaje frontal de este vehículo protege contra las ráfagas de 14,5 mm, disparados desde 200 m de alcance. Todo tipo de protección está en contra de 7,62 mm y granadas de astillas de proyectil de artillería. También hay un sistema de protección NBQ.
Esta compañía ATGM tiene una tripulación de tres personas, incluyendo al comandante, artillero y conductor.
![]()
Inicialmente, la FV102 fue impulsado por el motor de gasolina Jaguar de 4,2 litros. Era un motor de un coche estándar, sin embargo su poder fue rebajado nominalmente de 265 hp a 195 caballos de fuerza para una vida útil más larga. Este motor fue elegido porque era comercialmente disponibles y había de alta potencia-peso. Más tarde fue sustituido por el BTA Cummins motor diesel de 5,9 litros, que había una mejor economía de combustible. Ambos motores tenían similar rendimiento. El chasis y la suspensión del delantero se comparten con los demás miembros de la CVR (T). Vehículo puede estar equipado con el kit de flotación, a fin de que sea anfibio. El agua es impulsada por el hilado de las pistas. La Striker es aerotransportable.
Alrededor de 120 de los Striker estaban en servicio en 1991. Desde entonces, este se ha reducido gradualmente. En 2005, la Swingfire fue oficialmente reemplazado por el misil antitanque Javelin para satisfacer las nuevas necesidades y ahora es el principal misil anti-tanque, utilizado por el ejército británico.
Una parte de este artículo y algunas imágenes fueron enviadas por nosotros SAVO Ukropina
![]()
![]()
Military.com
El cazatanques Striker FV102 está equipados con misiles Swingfire
Entró en servicio 1975
Tripulación 3 hombres
Dimensiones y peso
-Peso 8,13 t
-Longitud 4,8 m
-Anchura 2,4 m
-Altura 2,2 m
Misiles
-Longitud de misil 1,07 m
-Diámetro del misil 0,17 m
-Peso del 27 kg de peso
-Cabeza de combate HEAT
-Peso de la ojiva de 7 kg
-Alcance de fuego 4 kilometros
-Sistema de guía guiado por cable/óptica
-Penetración de 800 mm
-Número de misiles transportados 10
Movilidad
-Motor diesel Cummins BTA
-Potencia del motor 195 hp
-Máxima velocidad de la carretera 80 kmh
-Alcance de 640 kilometros
Maniobrabilidad
-Gradiente del 60%
-Escalón vertical de 0,5 m
-Fosa de 2 m
-Vadeo 1 m
-Vadeo (con preparación) Anfibio
El portador de misiles antitanques FV102 Striker es un miembro de la familia de vehículos blindados sobre orugas CVR británico (T), producida por los vehículos Alvis. La FV102 es una versión del tanque ligero del Scorpion FV101. Es función primordial es combatir blindados del enemigo. Los primeros vehículos de producción se entregaron en 1975. Estos portadores de misiles anti-tanque son empleados por antitanque guiado baterías de misiles y los regimientos de reconocimiento.
El FV102 Striker está equipado de misiles anti-tanque Swingfire guiados por cable. El nombre del misil viene de la capacidad para hacer una vuelta rápida de hasta 90 ° después del disparo. Este misil tiene una cabeza de guerra HEAT y con un alcance efectivo de 4 km. Penetra hasta 800 mm de blindaje. Los misiles está controlados por un visior óptico o térmico directo. Los misiles pueden ser lanzados de forma remota desde el vehículo. A la vista óptico especial con un cable de 100 metros permite a la tripulación para atacar objetivos enemigos de una cubierta de seguridad. Los misiles fueron inicialmente controlado por un joystick. Más tarde, el FV102s se han actualizado con los sistemas semi-automáticos de control. Cinco misiles Swingfire se ponen en posición de lanzador elevada en la parte trasera del casco y estén listos para usar. Un juego completo de los misiles de recarga se almacena en el interior del casco. Los misiles se recargan manualmente desde el exterior del vehículo.
Hay una ametralladora 7,62 mm secundaria, montada sobre el comandante de la escotilla y se utiliza para la defensa propia. El vehículo lleve 3 000 cartuchos de munición para esta ametralladora. También cuenta con dos bancos de cuatro descargadores de granada de humo.
Una serie de aleaciones ligeras se utiliza para hacer de este vehículo. El FV102 tiene un casco de armadura de aluminio con espacio de alta dureza de armadura de acero. El interior está recubierto con un revestimiento de desconchado. Un motor frontal proporciona una protección adicional para la tripulación. El blindaje frontal de este vehículo protege contra las ráfagas de 14,5 mm, disparados desde 200 m de alcance. Todo tipo de protección está en contra de 7,62 mm y granadas de astillas de proyectil de artillería. También hay un sistema de protección NBQ.
Esta compañía ATGM tiene una tripulación de tres personas, incluyendo al comandante, artillero y conductor.
Inicialmente, la FV102 fue impulsado por el motor de gasolina Jaguar de 4,2 litros. Era un motor de un coche estándar, sin embargo su poder fue rebajado nominalmente de 265 hp a 195 caballos de fuerza para una vida útil más larga. Este motor fue elegido porque era comercialmente disponibles y había de alta potencia-peso. Más tarde fue sustituido por el BTA Cummins motor diesel de 5,9 litros, que había una mejor economía de combustible. Ambos motores tenían similar rendimiento. El chasis y la suspensión del delantero se comparten con los demás miembros de la CVR (T). Vehículo puede estar equipado con el kit de flotación, a fin de que sea anfibio. El agua es impulsada por el hilado de las pistas. La Striker es aerotransportable.
Alrededor de 120 de los Striker estaban en servicio en 1991. Desde entonces, este se ha reducido gradualmente. En 2005, la Swingfire fue oficialmente reemplazado por el misil antitanque Javelin para satisfacer las nuevas necesidades y ahora es el principal misil anti-tanque, utilizado por el ejército británico.
Una parte de este artículo y algunas imágenes fueron enviadas por nosotros SAVO Ukropina
Military.com
↧
Camión militar: M809 (USA)
Camión utilitario general M809 (USA)
![]()
Los camiones de la serie M809 mantiene el aspecto del clásico camión militar americano
![]()
Configuración 6 x 6
Asientos Cab 1 + 1 / 2 hombres
Dimensiones y peso
- Peso (vacío) 9,73 t
- Carga máxima de 4,5 t
- Longitud 7,65 m
- Ancho 2,46 m
- Altura 2,95 m
Movilidad
-Cummins Engine NHC-250 diesel
-Potencia del motor 250 CV
-Máxima velocidad de la carretera 84 kmh
-Vadeo 0,76 m
El camión M809 de utilidad general se basa en el éxito de diseño de la serie M54, que entró en producción en 1950 y se mantuvo en producción durante más de 30 años. Más de 92000 de los camiones de la serie M809 fueron construidos. Estos camiones mantienen el aspecto clásico del camión militar americano con el largo capó, cabina con techo suave espartano, y un área de transporte de gran tamaño. Estos camiones fueron sustituidos con una nueva familia de camiones de uso general MTV de 6x6 , sin embargo, aún permanecen en servicio en muchas otras naciones.
El objetivo principal de la camioneta M809 es el transporte de tropas, de carga y materiales sobre todos los tipos de carreteras, el terreno y en todas las condiciones meteorológicas. Vehículo tiene una capacidad de carga útil de alrededor de 4 500 kg. Las versiones de carga se utiliza a menudo como tractores de artillería.
El M809 se refiere al tipo de chasis. También hay chasis M810, M811 y M812.
El camión M809 es alimentado por un motor diesel Cummins NHC-250, el desarrollo de 250 CV. Camiones de la serie anterior M54 fueron impulsados por un motor de gasolina. El vehículo está equipado con un sistema central de inflado de los neumáticos, que fue desarrollado y patentado por AM General. Este sistema dispone de controlador de panel de control que activa los controles de ajuste de presión de neumáticos para adaptarse a las condiciones del terreno, mientras que el vehículo está en movimiento. Todos los modelos pueden ser opcionalmente equipado con winches, equipos de vadeo profundo, equipos de frío y así sucesivamente.
Numerosas variaciones de los modelos de la serie M809 han aparecido en los últimos años.
Variantes
-Camión de carga M813;
-Camiones de carga con ejes más separados M814 ;
-Camión de refuerzo M815;
-Vehículo de recuperación M816;
-Camión volcador M817;
-Camión tractor M818;
-Vehículos de recuperación M819 ;
-Camión de cuerpo de van M820 ;
-Puente Colgante M821.
![]()
![]()
Military-Today
Los camiones de la serie M809 mantiene el aspecto del clásico camión militar americano
Configuración 6 x 6
Asientos Cab 1 + 1 / 2 hombres
Dimensiones y peso
- Peso (vacío) 9,73 t
- Carga máxima de 4,5 t
- Longitud 7,65 m
- Ancho 2,46 m
- Altura 2,95 m
Movilidad
-Cummins Engine NHC-250 diesel
-Potencia del motor 250 CV
-Máxima velocidad de la carretera 84 kmh
-Vadeo 0,76 m
El camión M809 de utilidad general se basa en el éxito de diseño de la serie M54, que entró en producción en 1950 y se mantuvo en producción durante más de 30 años. Más de 92000 de los camiones de la serie M809 fueron construidos. Estos camiones mantienen el aspecto clásico del camión militar americano con el largo capó, cabina con techo suave espartano, y un área de transporte de gran tamaño. Estos camiones fueron sustituidos con una nueva familia de camiones de uso general MTV de 6x6 , sin embargo, aún permanecen en servicio en muchas otras naciones.
El objetivo principal de la camioneta M809 es el transporte de tropas, de carga y materiales sobre todos los tipos de carreteras, el terreno y en todas las condiciones meteorológicas. Vehículo tiene una capacidad de carga útil de alrededor de 4 500 kg. Las versiones de carga se utiliza a menudo como tractores de artillería.
El M809 se refiere al tipo de chasis. También hay chasis M810, M811 y M812.
El camión M809 es alimentado por un motor diesel Cummins NHC-250, el desarrollo de 250 CV. Camiones de la serie anterior M54 fueron impulsados por un motor de gasolina. El vehículo está equipado con un sistema central de inflado de los neumáticos, que fue desarrollado y patentado por AM General. Este sistema dispone de controlador de panel de control que activa los controles de ajuste de presión de neumáticos para adaptarse a las condiciones del terreno, mientras que el vehículo está en movimiento. Todos los modelos pueden ser opcionalmente equipado con winches, equipos de vadeo profundo, equipos de frío y así sucesivamente.
Numerosas variaciones de los modelos de la serie M809 han aparecido en los últimos años.
Variantes
-Camión de carga M813;
-Camiones de carga con ejes más separados M814 ;
-Camión de refuerzo M815;
-Vehículo de recuperación M816;
-Camión volcador M817;
-Camión tractor M818;
-Vehículos de recuperación M819 ;
-Camión de cuerpo de van M820 ;
-Puente Colgante M821.
Military-Today
↧
↧
IFV: 40mm encima de un CV9040C
Cv9040C en Afganistán
Son del ejercito sueco evaluados en Afganistan por el US Amry
![]()
![]()
)
Son del ejercito sueco evaluados en Afganistan por el US Amry
)
↧
Infografía: ICBM R-36M2 (Rusia)
↧
FPS Russia: Tiro anti-tambor
FPS Russia: Artillería anti-tambores
FPS Russia es un canal de Youtube donde se presentan de una manera muy poco convencional la efectividad de armas de todo el mundo. En el capítulo de hoy prueba una Thompson calibre 22 con cargador de tambor superior, masacrando latas de gaseosas... Luego dispara un lanzacohetes anti-tanque ligero LAW con munición de práctica y finalmente un cañón sin retroceso de 106mm. Kyle Myers (aunque ficticiamente se hace llamar Dimitri Potapoff) sigue haciendo de las suyas.
FPS Russia es un canal de Youtube donde se presentan de una manera muy poco convencional la efectividad de armas de todo el mundo. En el capítulo de hoy prueba una Thompson calibre 22 con cargador de tambor superior, masacrando latas de gaseosas... Luego dispara un lanzacohetes anti-tanque ligero LAW con munición de práctica y finalmente un cañón sin retroceso de 106mm. Kyle Myers (aunque ficticiamente se hace llamar Dimitri Potapoff) sigue haciendo de las suyas.
↧
EUTM Mali: Tropas especiales españolas entrenan a los malienses
EUTM Malí (I): La importancia de la lucha «cuerpo a cuerpo»
Publicado por Esteban Villarejo - ABC
Con las tropas españolas en Malí. En este país africano, frontera de dos mundos, compartiremos con los soldados españoles sus experiencias, vivencias y curiosidades. Daremos cuenta en «Por Tierra, Mar y Aire» -como ya hiciéramos con Afganistán o la Operación Atalanta- de una misión iniciada hace un año, con el amparo de la UE y la ONU y el objetivo de adiestrar a las tropas malienses y asesorar a sus instituciones para dar estabilidad a sus Fuerzas Armadas.
El Estado de Malí se desmoronó en enero de 2013 ante el avance imparable de un cóctel explosivo formado por fuerzas tuaregs (tradicionalmente hostiles al sur), yihadistas autóctonos y muyahidines provenientes de otros países (Argelia, Libia y Mauritania, fundamentalmente).
Gracias a la operación francesa “Serval” se frenó en seco el avance hacia el sur y con ello la amenaza que se cernía sobre su capital, Bamako. Además hay que añadir que Malí -su zona norte es del tamaño de España y con 2-3 millones de habitantes- es país clave en la ruta de la inmigración ilegal, el tráfico de drogas y armamento. Todos los componentes para convertirse en un «estado fallido» con riesgo de extender su efecto dominó por la vasta región del Sahel.
Un militar del Mando de Operaciones Especiales adiestra en el combate cuerpo a cuerpo / IÑAKI GÓMEZ (MDE)
Estamos en EUTM Malí, en el campo de adiestramiento de Koulikoro, “la fábrica de soldados, dirigida por soldados”, como nos presenta el capitán español Santiago Ladegui, responsable de comunicación (PIO) de la misión, en un plano del campamento de Koulikoro (KTC). La misión europea está conformada por 560 militares de países de la UE, siendo el contingente español el segundo más numerosos con 114 militares.
Los españoles se despliegan en el cuartel general de Bamako (el coronel Félix Eugenio García Cortijo como segundo jefe de la misión y siete oficiales), en Koulikoro (un teniente coronel, 12 instructores de operaciones especiales, 10 instructores de apoyo de fuegos y 82 militares integrantes de la compañía de protección de la fuerza, con un capitán al frente) y en la célula de apoyo a la misión en Bruselas (un teniente coronel).
Se trata de unidades de la Jefatura de Tropas de Montaña (Huesca), del Mando de Operaciones Especiales (Alicante), la Brigada Paracaidista «Almogávares» VI (Madrid) y «nuestro» PIO (trilingüe en francés, alemán y español) del Regimiento Acorazado de Caballería «Lusitania» Nº8.
Unas flexiones para calentar antes de la instrucción del día / IÑAKI GÓMEZ (MDE)
Durante los próximos días ellos, los soldados españoles en Malí coparán el protagonismo de este blog. Demos paso ya a un vídeo donde damos cuenta de cómo adiestra el Mando de Operaciones Especiales en la lucha cuerpo a cuerpo a una unidad del cuarto batallón del Ejército maliense que EUTM Malí ha formado. Además de esta disciplina, el Mando de Operaciones Especiales también les instruye en diferentes especialidades: combate urbano, despliegue nocturno,…
Tras su instrucción de diez semanas estos soldados malienses (élite de sus Fuerzas Armadas) desplegarán en el norte donde tratarán de estabilizar esa vasta zona con Tombuctú, Gao y Kidal como principales núcleos urbanos. Ya se formaron 3 batallones con unos 665 soldados cada uno.
Bienvenidos al centro de formación «Boubacar Sada Sy». Bienvenidos a la «fábrica de batallones» de Koulikoro.
/IÑAKI GÓMEZ (MDE)
/IÑAKI GÓMEZ (MDE)
/IÑAKI GÓMEZ (MDE)
…Y un mapa de Malí
↧
↧
MBT: ¿Cómo será el Armata?
¿Como será el Armata?
Esquemas CGI que nos hacen prever como será en nuevo tanque ruso.
↧
MBT: Los tanques de la Plaza de la Victoria de Kazan
Plaza de la Victoria de Kazan
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
T-55
T-62
T-72
T-80
↧
Infografía: Las potencias nucleares en el Mundo
↧
Prototipos de lente de contacto de visión nocturna
¿Lentes de contacto de visión nocturna?
![]()
Esta mañana el sitio hermano de DT, Kit Up!, Publicó este interesante "what if" artículo sobre algunos de alta tecnología que podría haber sido utilizado en el ataque para matar a Osama bin Laden. Básicamente, Kit Up! pregunta ¿y si los operadores en la redada estaban usando las lentes de contacto se rumorea - a -existir de visión nocturna. Ahora, hemos visto a los dispositivos de visión QUADEYE noche durante algún tiempo. Los dispositivos con tubos de cuatro óptica dan las tripulaciones aéreas y los operadores especiales una mejor visión periférica mediante la adición de un tubo extra en cada ojo. El portador es, básicamente, mirando fuera de cuatro rollos de papel higiénico de color verde en tonos en lugar de sólo dos.
Esto todavía se considera bastante corte tecnología punta. Sin embargo, Christian encima en KU se pregunta si los sellos de la incursión de bin Laden tenían la visión nocturna de alta tecnología que fue aún más avanzado:
Cita :
Mientras que un sitio dice que esto es un engaño, la entrada es de siete años de edad. Me parece que este tipo de cosas - sobre todo en tiempos de guerra - podría ser factible durante ese período de tiempo. Y puesto que el Tier 1 chicos hacer las cosas como helicópteros furtivos que nadie había visto antes, ¿por qué no iban a tener contactos de visión nocturna?
Esa última frase hace un muy buen punto. Cualquiera que haya visto estos en acción o saber más acerca de ellos ? Si de verdad, tengo curiosidad por saber cuánto tiempo duran.
Defense.org
Esta mañana el sitio hermano de DT, Kit Up!, Publicó este interesante "what if" artículo sobre algunos de alta tecnología que podría haber sido utilizado en el ataque para matar a Osama bin Laden. Básicamente, Kit Up! pregunta ¿y si los operadores en la redada estaban usando las lentes de contacto se rumorea - a -existir de visión nocturna. Ahora, hemos visto a los dispositivos de visión QUADEYE noche durante algún tiempo. Los dispositivos con tubos de cuatro óptica dan las tripulaciones aéreas y los operadores especiales una mejor visión periférica mediante la adición de un tubo extra en cada ojo. El portador es, básicamente, mirando fuera de cuatro rollos de papel higiénico de color verde en tonos en lugar de sólo dos.
Esto todavía se considera bastante corte tecnología punta. Sin embargo, Christian encima en KU se pregunta si los sellos de la incursión de bin Laden tenían la visión nocturna de alta tecnología que fue aún más avanzado:
Cita :
He oído un rumor de que los chicos del equipo que reventaron bin Laden podría haber estado usando lentes de contacto de "visión de gato" que, literalmente, dan la visión nocturna a usuarios por un tiempo limitado y sin tener que usar las gafas de visión nocturna, voluminosos, pesados.
Ahora, todo lo que estoy encontrando en esta es una mención de Popular Science en 2004.
"El abrir y cerrar las lentes de contacto de visión nocturna potenciados permiten a una persona para ver con claridad en entornos de poca luz, mejorando la luz ambiente de hasta 200 por ciento. Estas lentes utilizan tecnologías de plasma para eliminar los tubos de imagen de intensificación engorrosos y costosos utilizados en la convención gafas de visión nocturna. Las ventajas del uso de las lentes de contacto por encima de gafas de visión nocturna son: 1) la visión periférica completa, 2) interfaz más cómoda, 3) un sistema más rentable, y 4) menos desorientación con el uso."
Mientras que un sitio dice que esto es un engaño, la entrada es de siete años de edad. Me parece que este tipo de cosas - sobre todo en tiempos de guerra - podría ser factible durante ese período de tiempo. Y puesto que el Tier 1 chicos hacer las cosas como helicópteros furtivos que nadie había visto antes, ¿por qué no iban a tener contactos de visión nocturna?
Esa última frase hace un muy buen punto. Cualquiera que haya visto estos en acción o saber más acerca de ellos ? Si de verdad, tengo curiosidad por saber cuánto tiempo duran.
Defense.org
↧
↧
La génesis de los fusiles de asalto AK-107 y AK-108
La génesis de los fusiles de asalto AK-107 y AK-108
![]()
En los 1960s el ejército americano adoptó una nueva munición, calibre 5.56x45 mm. Considerando a esto una seria amenaza, los soviéticos no pudieron reaccionar inmediatamente. Una nueva munición de 5.45x39 mm se supuso sería una antípoda del cartucho americano de 5.56x45mm.
En 1965 - 1966 la TSNII TOCHMASH, la institución rusa líder en investigación de pequeñas armas, perfiló nuevos principios de mejoramiento efectividad de las armas automáticas por medio de los llamados balanceos automáticos. Los experimentos preliminares revelaron que el cartucho experimental de bajo impulso en munición de calibre 5.45x39 mm podría ser un perfecto retador a la munición de 7.62x39 mm, modelo 1943. Los expertos del ejército creían que la nueva combinación "arma + munición" abriría camino hacia una nueva generación de pequeña armas de infantería .
Los entonces militares soviético quería crear un arma, que sería más ligera y efectiva que la provista por el AK47, desde ese modo haciendo que los rifles de asalto en su diseño clásico como obsoletos conceptualmente. Un concurso fue declarado. Izhmash y el Arsenal Kovrov aceptaron el desafío.
Izhmash comisionó a Youriy Alexandrov, un joven y prometedor diseñador de armas
![]()
AL-4 fue desarrollado en los 1960s. El cañón y el cierre fueron luego derivados al AK74.
Fue designado como un ingeniero de proyecto para hacer el trabajo. La oficina de diseño de Kovrov tenía a Alexander Konstantinov como un participante del concurso. El ejército quería tener un arma tan simple y tan confiable como el rifle de asalto AK47, pero con una capacidades de mejor performance sustanciales, precisión en particular. Por esta razón, recomendaron que el AKM fuese tomado como un modelo básico para el experimento. La Izhmash hizo un intento de no solo adaptar el arma de fuego tan reconocida a la nueva munición sino también de mejorar sus construcción para crear un mecanismo de salto de boca decreciente, sustancialmente mejorando la controlabilidad y probabilidad de acierto del arma. Youriy Alexandrov creó una series de rifles experimentales, dos de ellos siendo los AL- 4 y AL-7.
AL-4 (Avtomat Lehkiy va por "rifle de asalto ligero") se convirtió en un serio y duro contendiente. Esta versión tenía un guardamanos laminado, una culata no rebatible, y un cargador naranja de plástico de 30 rondas, como el rifle de asalto AKM. Alexandrov decía que arma básica fue diseñada en 1969. Los trabajos experimentales y de investigación, sin embargo, fueron seguidos unos años más. Finalmente, el arma exitosamente pasó todas las pruebas, y el proyecto fue completado para el 22 de Mayo de 1972. Una versión posterior - el AL-7 - tenía unas
![]()
El AL-7 es otro paso adelante hacia el AK74.
típicamente terminaciones del AK74M : una culata rebatible hecha de poliamida reforzada con fibra de vidrio de color negro. Un pistolete, cargador y guardamanos fueron también derivados del rifle AK74M. En contraste a las armas AK, ambos AL-4 y AL-7 tenían una cobertura superior de metal estampado con costillas traversas semi-circulares, y con la la mira trasera adosada a la elevación frontal de la cubierta.
En ese período Mikhail Kalashnikov y su equipo estuvieron cerca de completar modernización del rifle de asalto AKM, adaptándolo al cartucho 5.45x39 mm . "Ser o no ser" - cual de las armas, AL-7 ó AK-74, tendría la mano levantada con los militares, fue una dura pregunta.
Los resultados de una experimentación extensiva revelaron que la doctrina técnica de la mecánica del balance automático requeriría de sustancial inversiones de capital para las factorías cambiaran sus líneas de producción. La declinante economía soviética no podría afrontar tan pesada carga financiera. El financiamiento del programa se convirtió en un problema. Finalmente, los desarrollos e investigación en armas pequeña tipo AK llevó a un compromiso entre los factores económicos y la efectividad del arma.
Por ello el AK-74 y sus modificaciones fueron aceptadas para el servicio. A finales de los 1970s y 1980s el programa ABAKAN capturó la atención de todos. Este concurso resultó en la creación del futurístico rifle de asalto "un paso adelantado" AN-94, y la idea del balanceo automático fue abandonado. Pero solo temporalmente.
![]()
AL-7: desarmado de campo.
Teniendo en cuenta que el contenido de trabajo del AN-94 es 4 a 5 veces mayor que el de AK-74M, su precio de mercado más alto respectivamente. Una pregunta razonable: ¿Está cada cliente listo para gastar tanto dinero en un rifle de asalto? En una crisis económica global que persigue al mundo en las últimas décadas, hicieron a los rifles AK mas bien competitivos. La mayoría de los clientes en los tradicionalmente segmentos "rusos" de mercado internacional de armas todavía prefieren un viejo, probado y bien conocido sistema de armas. Lo que realmente quieren, es un AK con mejor precisión. Los ingenieros en IZHMASH llegaron a una conclusión que una arma podría ser hecha adosando un mecanismo de disparo de AL-7 en el cuerpo del AK-74M.
Youriy Alexandrov, Valeriy Paranin y su equipo hicieron el trabajo.
AK-107 esta hecho en calibre 5.45 while AK-108 in calibre 5.56 NATO. La designación AK en este caso es por Alexandrov + Kalashnikov.
ESPECIFICACIONES
![]()
![]()
CONSTRUCCIÓN Y OPERACIONES ESTÁNDAR
![]()
AK107/AK108: unidad de sincronización, ensamblado..
Como se aprecia en las fotos, los rifles de asalto AK-107 y AK-108 tiene diferencias cosméticas menores comparadas a las series estándares de AK100.
La cobertura superior esta fija al receptor por medio de un palanca en su parte final trasera. La geometría de las aberturas de eyección de casquillos es ligeramente diferente comparado con las armas originales AK. La cobertura de acero de cámara de gases se extiende desde la parte superior del guardamanos hacia el bloque de mira frontal.
El cierre, la construcción del mecanismo de gatillo, receptor, selector de modo de fuego, mira frontal, la culata, cargador y freno de boca son idéntica con la familia de armas AK.
Las diferencia básica entre AK-107/108 y el original AK es la disponibilidad de un sincronizador contrabalanceado con una rueda dentada de seis dientes.
![]()
Unidad de sincronización, dada vuelta:
(a) rail superior con engranaje y resorte de retorno;
(b) portador del cerrojo con rail inferior y pistón.
Los rifles AK-107/108 consisten de los siguiente partes y componentes principales:
Los principios de operación de las armas AK-107/108 están basadas en la utilización de energía del gases de combustión del propelente desviados desde el cañón dentro de la cámara de gases a través de una apertura lateral en el cañón. Para reducir el efecto negativo del shock del portador de cierre en sus posiciones frontales y traseras, el portador tiene una varilla conectora en la forma de un rail inferior perforado. El último esta sincronizado con el rail superior por medio de un rueda dentada de seis dientes. Cuando una munición es disparada y el gas escapa dentro del cilindro de gas para activar los dos pistones de rail superior y los del portador del cierre, el portador del cierre rueda a su posición trasera mientras el rail superior viaja a su posición frontal. Los dos puntos muertos son alcanzados por dos masas de inercia simultáneamente, de ese modo reduciendo el shock de retroceso gracias al efecto de sincronizado de la rueda dentada.
![]()
AK107, con accesorios: bayoneta, herramientas de limpieza, baqueta limpiante y aceitero.
La longitud de viaje de partes de disparo en AK-107/108 es más corta que la del rifle AKM - por ello el tiempo de ciclo es más corto. Esta resulta en un mayor cadencia de fuego cíclica. Los AK-107 y AK-108 son capaces de disparar 850 a 900 tiros por minuto. Cuando viaja hacia atrás, el portador del cerrojo dobla al cerrojo para abrir el cañón y lo empuja también hacia atrás. La cápsula vacía es extraída de la cámara y eyectada a través de la abertura del lado derecho en la cubierta superior. Mientras el portador se mueve rápido hacia la parte trasera del receptor, el rail superior va hacia adelante y comprime su resorte de retorno. Tan pronto como los dos puntos muertos son sincronizadamente alcanzados, tanto el portador y el rail superior empiezan paralelamente el movimiento bajo la influencia de sus resortes de retorno. El cierre muestra la próxima munición del cargador, golpea dentro de la cámara y la cierra en batería. La cámara cerrada, el portador de cierre desengancha el auto-quemad del muesca de disparo del martillo. En este momento el rail superior se mueve hacia atrás. Los dos pistones arriban a ambas puertas de la cámara de gases. El selector de modos de fuego en su posición superior deshabilita el arma y la pone en seguro.
Si el selector esta ubicado en la posición marcada como "A" (avtomatichskiy - modo de fuego automático) y el gatillo es continuamente presionado, el arma presionada, el arma se mantienen disparando hasta la última munición en el cargador.
![]()
AK108: cubierta superior (receptor) esta adosada con una palanca.
Cuando el selector viene un paso debajo en la posición marcada como "3", el rifle dispara ráfagas de tres tiros. Esta posibilidad es provista por la dispositivo especial trinquete-and-paw disponible en el eje selector. El trinquete has tres dientes. Cuando se lo ubica así, el rifle dispara tres tiros sucesivos, mientras el portador de cierre interactúa con el trinquete. Cada vez que el cierre se aproxima y empuja al dispositivo, el segundo es puesto al valor del modulo de dientes y se mantiene en esa posición. Tan pronto como el último de los tres tiros es disparado y el trinquete viene al extremo trasero, es automáticamente liberado para reasumir su posición inicial. El quemado retiene el martillo. La munición es bloqueada en el cañón. Para reasumir el próximo ciclo de 3 municiones, el gatillo debiera ser liberado y presionado de nuevo. El martillo liberado del calor para irse rápidamente hacia adelante y golpear la aguja percusora. El primer tiro de la próxima ráfaga de 3 tiros es disparado.
Si el selector esta en la posición extrema inferior marcada como "1" (fuego simple, modo semiautomático) y el gatillo es presionado, el arma libera solo un tiro. En orden de repetir el ciclo, el operador tiene que repetidamente liberar y apretar el gatillo.
El autor encontró que la precisión promedio (fuego en posición de parado sin apoyos) tanto de ambos AK-107 y AK-108 es por 1.5 - 2.0 veces mejor que la de la serie AK100 disparando similares tipos de munición.
Fuente
En los 1960s el ejército americano adoptó una nueva munición, calibre 5.56x45 mm. Considerando a esto una seria amenaza, los soviéticos no pudieron reaccionar inmediatamente. Una nueva munición de 5.45x39 mm se supuso sería una antípoda del cartucho americano de 5.56x45mm.
En 1965 - 1966 la TSNII TOCHMASH, la institución rusa líder en investigación de pequeñas armas, perfiló nuevos principios de mejoramiento efectividad de las armas automáticas por medio de los llamados balanceos automáticos. Los experimentos preliminares revelaron que el cartucho experimental de bajo impulso en munición de calibre 5.45x39 mm podría ser un perfecto retador a la munición de 7.62x39 mm, modelo 1943. Los expertos del ejército creían que la nueva combinación "arma + munición" abriría camino hacia una nueva generación de pequeña armas de infantería .
Los entonces militares soviético quería crear un arma, que sería más ligera y efectiva que la provista por el AK47, desde ese modo haciendo que los rifles de asalto en su diseño clásico como obsoletos conceptualmente. Un concurso fue declarado. Izhmash y el Arsenal Kovrov aceptaron el desafío.
Izhmash comisionó a Youriy Alexandrov, un joven y prometedor diseñador de armas
AL-4 fue desarrollado en los 1960s. El cañón y el cierre fueron luego derivados al AK74.
Fue designado como un ingeniero de proyecto para hacer el trabajo. La oficina de diseño de Kovrov tenía a Alexander Konstantinov como un participante del concurso. El ejército quería tener un arma tan simple y tan confiable como el rifle de asalto AK47, pero con una capacidades de mejor performance sustanciales, precisión en particular. Por esta razón, recomendaron que el AKM fuese tomado como un modelo básico para el experimento. La Izhmash hizo un intento de no solo adaptar el arma de fuego tan reconocida a la nueva munición sino también de mejorar sus construcción para crear un mecanismo de salto de boca decreciente, sustancialmente mejorando la controlabilidad y probabilidad de acierto del arma. Youriy Alexandrov creó una series de rifles experimentales, dos de ellos siendo los AL- 4 y AL-7.
AL-4 (Avtomat Lehkiy va por "rifle de asalto ligero") se convirtió en un serio y duro contendiente. Esta versión tenía un guardamanos laminado, una culata no rebatible, y un cargador naranja de plástico de 30 rondas, como el rifle de asalto AKM. Alexandrov decía que arma básica fue diseñada en 1969. Los trabajos experimentales y de investigación, sin embargo, fueron seguidos unos años más. Finalmente, el arma exitosamente pasó todas las pruebas, y el proyecto fue completado para el 22 de Mayo de 1972. Una versión posterior - el AL-7 - tenía unas
El AL-7 es otro paso adelante hacia el AK74.
típicamente terminaciones del AK74M : una culata rebatible hecha de poliamida reforzada con fibra de vidrio de color negro. Un pistolete, cargador y guardamanos fueron también derivados del rifle AK74M. En contraste a las armas AK, ambos AL-4 y AL-7 tenían una cobertura superior de metal estampado con costillas traversas semi-circulares, y con la la mira trasera adosada a la elevación frontal de la cubierta.
En ese período Mikhail Kalashnikov y su equipo estuvieron cerca de completar modernización del rifle de asalto AKM, adaptándolo al cartucho 5.45x39 mm . "Ser o no ser" - cual de las armas, AL-7 ó AK-74, tendría la mano levantada con los militares, fue una dura pregunta.
Los resultados de una experimentación extensiva revelaron que la doctrina técnica de la mecánica del balance automático requeriría de sustancial inversiones de capital para las factorías cambiaran sus líneas de producción. La declinante economía soviética no podría afrontar tan pesada carga financiera. El financiamiento del programa se convirtió en un problema. Finalmente, los desarrollos e investigación en armas pequeña tipo AK llevó a un compromiso entre los factores económicos y la efectividad del arma.
Por ello el AK-74 y sus modificaciones fueron aceptadas para el servicio. A finales de los 1970s y 1980s el programa ABAKAN capturó la atención de todos. Este concurso resultó en la creación del futurístico rifle de asalto "un paso adelantado" AN-94, y la idea del balanceo automático fue abandonado. Pero solo temporalmente.
AL-7: desarmado de campo.
Teniendo en cuenta que el contenido de trabajo del AN-94 es 4 a 5 veces mayor que el de AK-74M, su precio de mercado más alto respectivamente. Una pregunta razonable: ¿Está cada cliente listo para gastar tanto dinero en un rifle de asalto? En una crisis económica global que persigue al mundo en las últimas décadas, hicieron a los rifles AK mas bien competitivos. La mayoría de los clientes en los tradicionalmente segmentos "rusos" de mercado internacional de armas todavía prefieren un viejo, probado y bien conocido sistema de armas. Lo que realmente quieren, es un AK con mejor precisión. Los ingenieros en IZHMASH llegaron a una conclusión que una arma podría ser hecha adosando un mecanismo de disparo de AL-7 en el cuerpo del AK-74M.
Youriy Alexandrov, Valeriy Paranin y su equipo hicieron el trabajo.
AK-107 esta hecho en calibre 5.45 while AK-108 in calibre 5.56 NATO. La designación AK en este caso es por Alexandrov + Kalashnikov.
ESPECIFICACIONES
CONSTRUCCIÓN Y OPERACIONES ESTÁNDAR
AK107/AK108: unidad de sincronización, ensamblado..
Como se aprecia en las fotos, los rifles de asalto AK-107 y AK-108 tiene diferencias cosméticas menores comparadas a las series estándares de AK100.
La cobertura superior esta fija al receptor por medio de un palanca en su parte final trasera. La geometría de las aberturas de eyección de casquillos es ligeramente diferente comparado con las armas originales AK. La cobertura de acero de cámara de gases se extiende desde la parte superior del guardamanos hacia el bloque de mira frontal.
El cierre, la construcción del mecanismo de gatillo, receptor, selector de modo de fuego, mira frontal, la culata, cargador y freno de boca son idéntica con la familia de armas AK.
Las diferencia básica entre AK-107/108 y el original AK es la disponibilidad de un sincronizador contrabalanceado con una rueda dentada de seis dientes.
Unidad de sincronización, dada vuelta:
(a) rail superior con engranaje y resorte de retorno;
(b) portador del cerrojo con rail inferior y pistón.
Los rifles AK-107/108 consisten de los siguiente partes y componentes principales:
- cobertura superior hecha de estampado de hoja de acero gruesa de 0.7 mm;
- tubo de gas con cobertura de acero; gas cilindro tiene dos puertas;
- rail superior con pistón a gas, rueda dentada sincronizada y resorte de retorno ;
- portador de cerrojo con pistón a gas;
- portador de mecanismo de retorno de cerrojo;
- cerrojo;
- cañón con receptor, culata y guardamanos;
- gatillo y mecanismo de gatillo;
- cargador.
Los principios de operación de las armas AK-107/108 están basadas en la utilización de energía del gases de combustión del propelente desviados desde el cañón dentro de la cámara de gases a través de una apertura lateral en el cañón. Para reducir el efecto negativo del shock del portador de cierre en sus posiciones frontales y traseras, el portador tiene una varilla conectora en la forma de un rail inferior perforado. El último esta sincronizado con el rail superior por medio de un rueda dentada de seis dientes. Cuando una munición es disparada y el gas escapa dentro del cilindro de gas para activar los dos pistones de rail superior y los del portador del cierre, el portador del cierre rueda a su posición trasera mientras el rail superior viaja a su posición frontal. Los dos puntos muertos son alcanzados por dos masas de inercia simultáneamente, de ese modo reduciendo el shock de retroceso gracias al efecto de sincronizado de la rueda dentada.
AK107, con accesorios: bayoneta, herramientas de limpieza, baqueta limpiante y aceitero.
La longitud de viaje de partes de disparo en AK-107/108 es más corta que la del rifle AKM - por ello el tiempo de ciclo es más corto. Esta resulta en un mayor cadencia de fuego cíclica. Los AK-107 y AK-108 son capaces de disparar 850 a 900 tiros por minuto. Cuando viaja hacia atrás, el portador del cerrojo dobla al cerrojo para abrir el cañón y lo empuja también hacia atrás. La cápsula vacía es extraída de la cámara y eyectada a través de la abertura del lado derecho en la cubierta superior. Mientras el portador se mueve rápido hacia la parte trasera del receptor, el rail superior va hacia adelante y comprime su resorte de retorno. Tan pronto como los dos puntos muertos son sincronizadamente alcanzados, tanto el portador y el rail superior empiezan paralelamente el movimiento bajo la influencia de sus resortes de retorno. El cierre muestra la próxima munición del cargador, golpea dentro de la cámara y la cierra en batería. La cámara cerrada, el portador de cierre desengancha el auto-quemad del muesca de disparo del martillo. En este momento el rail superior se mueve hacia atrás. Los dos pistones arriban a ambas puertas de la cámara de gases. El selector de modos de fuego en su posición superior deshabilita el arma y la pone en seguro.
Si el selector esta ubicado en la posición marcada como "A" (avtomatichskiy - modo de fuego automático) y el gatillo es continuamente presionado, el arma presionada, el arma se mantienen disparando hasta la última munición en el cargador.
AK108: cubierta superior (receptor) esta adosada con una palanca.
Cuando el selector viene un paso debajo en la posición marcada como "3", el rifle dispara ráfagas de tres tiros. Esta posibilidad es provista por la dispositivo especial trinquete-and-paw disponible en el eje selector. El trinquete has tres dientes. Cuando se lo ubica así, el rifle dispara tres tiros sucesivos, mientras el portador de cierre interactúa con el trinquete. Cada vez que el cierre se aproxima y empuja al dispositivo, el segundo es puesto al valor del modulo de dientes y se mantiene en esa posición. Tan pronto como el último de los tres tiros es disparado y el trinquete viene al extremo trasero, es automáticamente liberado para reasumir su posición inicial. El quemado retiene el martillo. La munición es bloqueada en el cañón. Para reasumir el próximo ciclo de 3 municiones, el gatillo debiera ser liberado y presionado de nuevo. El martillo liberado del calor para irse rápidamente hacia adelante y golpear la aguja percusora. El primer tiro de la próxima ráfaga de 3 tiros es disparado.
Si el selector esta en la posición extrema inferior marcada como "1" (fuego simple, modo semiautomático) y el gatillo es presionado, el arma libera solo un tiro. En orden de repetir el ciclo, el operador tiene que repetidamente liberar y apretar el gatillo.
El autor encontró que la precisión promedio (fuego en posición de parado sin apoyos) tanto de ambos AK-107 y AK-108 es por 1.5 - 2.0 veces mejor que la de la serie AK100 disparando similares tipos de munición.
Fuente
↧
Binoculares: Bushnell Ranger - 2,5x42
Binocular nocturno Bushnell Ranger - 2,5x42
![]()
Este binocular nocturno resulta excepcionalmente cómodo para uso prolongado en tareas de observación. Su peso ligero, un alcance extralargo y su amplio campo de visión lo convierten en una elección ideal para tareas policiales, navegación nocturna y vigilancia de la fauna y flora.
La visión nocturna digital de Bushnell está formada por dispositivos electrónicos y ópticos de gran calidad para proporcionar imágenes de alta resolución. Un dispositivo óptico compuesto por ópticas y tubos intensificadores de imágenes de gran calidad que amplían la luz disponible para que sea posible ver cuando la oscuridad impide ver a simple vista. Mediante la tecnología CMOS, las imágenes se amplían y se muestran en una micropantalla interna de visión. La visión nocturna tiene imágenes intensificadas.
-Alcance: 1.2 - 183 metros.
-Campo de visión: 31m a 100m
-Tipo de baterías: AA (2)
-Tamaño: 165x160x76
-Peso: 794 gramos.
-Precio: 740,00 €
BUSHNELL
Este binocular nocturno resulta excepcionalmente cómodo para uso prolongado en tareas de observación. Su peso ligero, un alcance extralargo y su amplio campo de visión lo convierten en una elección ideal para tareas policiales, navegación nocturna y vigilancia de la fauna y flora.
La visión nocturna digital de Bushnell está formada por dispositivos electrónicos y ópticos de gran calidad para proporcionar imágenes de alta resolución. Un dispositivo óptico compuesto por ópticas y tubos intensificadores de imágenes de gran calidad que amplían la luz disponible para que sea posible ver cuando la oscuridad impide ver a simple vista. Mediante la tecnología CMOS, las imágenes se amplían y se muestran en una micropantalla interna de visión. La visión nocturna tiene imágenes intensificadas.
Funcionamiento:
- El objetivo captura la luz existente (que es energía) y la enfoca en el intensificador de imagen.
- En el interior del intensificador, la luz excita un fotocátodo, que convierte la energía en electrones.
- Los electrones se aceleran al cruzar el campo electrostático del interior del intensificador y se estrellan contra la pantalla de fósforo (igual que en un aparato de televisión monocromo), que emite una imagen visible. Esta aceleración electrónica mejora y realza la imagen.
Especificaciones:
-Potencia por diámetro objetivo: 2.5x42-Alcance: 1.2 - 183 metros.
-Campo de visión: 31m a 100m
-Tipo de baterías: AA (2)
-Tamaño: 165x160x76
-Peso: 794 gramos.
-Precio: 740,00 €
BUSHNELL
↧
Cierres y tipos de cañones
↧
MBT: T-84 Yatagan (Ucrania)
Prototipo de Tanque de batalla principal T-84 Yatagan (Ucrania)
![]()
Tanque de batalla principal del prototipo de T-84 Yatagan se ajusta con un cañón de 120 milímetros compatible de la OTAN
El T-84 Yatagan (espada en turco), remitido a veces como T-84-120, es un prototipo de tanque de batalla principal prevista para la exportación. Fue desarrollado en Ucrania para cumplir el requisito de ejército turco para un nuevo MBT. Los ensayos de evaluación comparativa ocurrieron en 2000, no obstante el Yatagan no fue seleccionado.
Es otro desarrollo del MBT T-84 Oplot, ajustado con el arma de ánima lisa compatible de la OTAN de 120 milímetros y nuevo autocargador, ajustados con los paneles de escape. Es características del diseño fue probado en tanque de batalla principal perfeccionada T-72-120.
![]()
Nótese los profundos faldones
La protección del T-84 Yatagan es similar a la tanque de batalla principal T-84 Oplot.
El arma de 120 milímetros es compatible con todas las municiones estándares de tanque de la OTAN. El Yatagan puede también disparar misiles teledirigidos antitanques hechos en Ucrania de manera semejante como cartuchos ordinarios. Es una versión especial del ATGM ruso AT-11 Sniper. Se llevan un total de 40 cartuchos. El autocargador sostiene 22 de ellos. Los otros 16 se guardan más lejos en lugares adicionales del almacenamiento dentro del compartimiento de combate.
![]()
El sistema de control de disparo es derivado del MBT T-84 Oplot.
El armamento secundario consiste en la ametralladora coaxial de 7.62 milímetros y la ametralladora antiaérea teledirigida de 12.7 milímetros.
El vehículo es movido por un motor diesel multicombustibles 6TD-2, desarrollando 1 200 caballos de fuerza. La movilidad del T-84 Yatagan es similar a la del T-84 Oplot. El T-84 Yatagan tiene un kit profundo de vadeo y puede vadear obstáculos del agua hasta 5 m de profundo.
Incorporado al servicio ?
Hombres de dotación 3
Dimensiones y peso
-Peso 48 t
-Longitud (arma delantera) 9.66 m
-Longitud del casco 7.7 m
-Ancho (con las faldas) 3.77 m
-Altura (techo de la torre) 2.21 m
Armamento
-Arma principal 120 milímetros de de ánima lisa
-Ametralladoras 1 x 7.62 milímetros, 1 x 12.7 milímetros
-Rango de travesía 360 grados
Carga de la munición
-Cartuchos de arma principales 40
-Ametralladoras 4 000 x 7.62mm, 450 x 12.7mm
Movilidad
-Motor Diesel 6TD-2
-Poder del motor 1.200 caballos de fuerza
-Velocidad máxima del camino 65 kilómetros por hora
-Alcance 540 kilómetros
Maniobrabilidad
-Gradiente 63%
-Declive lateral 36%
-Paso vertical 1 m
-Trinchera 2.85 m
-Vado 1.8 m
-Vado (con preparación) 5 m
![]()
![]()
Military-Today
Tanque de batalla principal del prototipo de T-84 Yatagan se ajusta con un cañón de 120 milímetros compatible de la OTAN
El T-84 Yatagan (espada en turco), remitido a veces como T-84-120, es un prototipo de tanque de batalla principal prevista para la exportación. Fue desarrollado en Ucrania para cumplir el requisito de ejército turco para un nuevo MBT. Los ensayos de evaluación comparativa ocurrieron en 2000, no obstante el Yatagan no fue seleccionado.
Es otro desarrollo del MBT T-84 Oplot, ajustado con el arma de ánima lisa compatible de la OTAN de 120 milímetros y nuevo autocargador, ajustados con los paneles de escape. Es características del diseño fue probado en tanque de batalla principal perfeccionada T-72-120.
Nótese los profundos faldones
La protección del T-84 Yatagan es similar a la tanque de batalla principal T-84 Oplot.
El arma de 120 milímetros es compatible con todas las municiones estándares de tanque de la OTAN. El Yatagan puede también disparar misiles teledirigidos antitanques hechos en Ucrania de manera semejante como cartuchos ordinarios. Es una versión especial del ATGM ruso AT-11 Sniper. Se llevan un total de 40 cartuchos. El autocargador sostiene 22 de ellos. Los otros 16 se guardan más lejos en lugares adicionales del almacenamiento dentro del compartimiento de combate.
El sistema de control de disparo es derivado del MBT T-84 Oplot.
El armamento secundario consiste en la ametralladora coaxial de 7.62 milímetros y la ametralladora antiaérea teledirigida de 12.7 milímetros.
El vehículo es movido por un motor diesel multicombustibles 6TD-2, desarrollando 1 200 caballos de fuerza. La movilidad del T-84 Yatagan es similar a la del T-84 Oplot. El T-84 Yatagan tiene un kit profundo de vadeo y puede vadear obstáculos del agua hasta 5 m de profundo.
Incorporado al servicio ?
Hombres de dotación 3
Dimensiones y peso
-Peso 48 t
-Longitud (arma delantera) 9.66 m
-Longitud del casco 7.7 m
-Ancho (con las faldas) 3.77 m
-Altura (techo de la torre) 2.21 m
Armamento
-Arma principal 120 milímetros de de ánima lisa
-Ametralladoras 1 x 7.62 milímetros, 1 x 12.7 milímetros
-Rango de travesía 360 grados
Carga de la munición
-Cartuchos de arma principales 40
-Ametralladoras 4 000 x 7.62mm, 450 x 12.7mm
Movilidad
-Motor Diesel 6TD-2
-Poder del motor 1.200 caballos de fuerza
-Velocidad máxima del camino 65 kilómetros por hora
-Alcance 540 kilómetros
Maniobrabilidad
-Gradiente 63%
-Declive lateral 36%
-Paso vertical 1 m
-Trinchera 2.85 m
-Vado 1.8 m
-Vado (con preparación) 5 m
Military-Today
↧
↧
Ametralladora: KGK (Hungría)
Ametralladora de uso general KGK (Hungría)
![]()

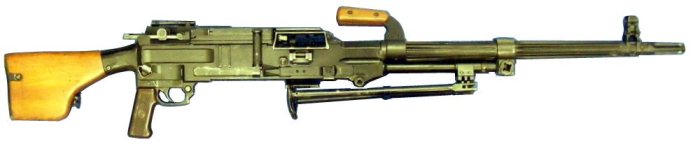

Ametralladora de uso general KGK en papel LMG
![]()
Ametralladora de uso general KGK en el trípode con adaptador AA
Calibre 7.62x54r
Peso, kg 13,4 (con bípode) 9.1 (trípode)
Longitud total, mm 1.300
Longitud del cañón, mm 790
Cadencia de fuego, balas por minuto 650
Alimentación y capacidad cinturón
El ametralladora universal (propósito general) KGK fue producida en Hungría durante los años 1960 y 1970. Se basa en la ametralladora media soviética Goryunov de la SGM, adaptada a un papel universal por la instalación de una empuñadura de pistola por debajo el receptor y una culata de tipo rifle, que sustituía a las empuñaduras de doble pala de la ametralladora original. Fue utilizado por el ejército húngaro en una escala limitada y fue reemplazado más tarde por la copia de producción nacional de la ametralladora Kalashnikov PKM.
![]()
![]()
![]()
![]()
![]()
![]()
La ametralladora KGK universal (propósito general) es un arma operada por gas con pistón de gas a largo trazo que se encuentra bajo el cañón de cambio rápido. Dispara a cerrojo abierto, en modo totalmente automático solamente. El cañón de bloqueo se consigue por parte basculante trasero de la culata a un lado, donde se traba en el corte hecho en la pared del receptor. Se utilizan para alimentar la KGK tipo SGM / PK correas no desintegrabñes de acero con bolsillos cerrados , y cajas similares cinturón se puede fijar a continuación el receptor. El arma está equipado con un bípode integral, plegado, y también puede ser utilizado de trípode ligero plegable con AA o adaptador de diferentes montajes de vehículos.
World-Guns
Ametralladora de uso general KGK en papel LMG
Ametralladora de uso general KGK en el trípode con adaptador AA
Calibre 7.62x54r
Peso, kg 13,4 (con bípode) 9.1 (trípode)
Longitud total, mm 1.300
Longitud del cañón, mm 790
Cadencia de fuego, balas por minuto 650
Alimentación y capacidad cinturón
El ametralladora universal (propósito general) KGK fue producida en Hungría durante los años 1960 y 1970. Se basa en la ametralladora media soviética Goryunov de la SGM, adaptada a un papel universal por la instalación de una empuñadura de pistola por debajo el receptor y una culata de tipo rifle, que sustituía a las empuñaduras de doble pala de la ametralladora original. Fue utilizado por el ejército húngaro en una escala limitada y fue reemplazado más tarde por la copia de producción nacional de la ametralladora Kalashnikov PKM.
La ametralladora KGK universal (propósito general) es un arma operada por gas con pistón de gas a largo trazo que se encuentra bajo el cañón de cambio rápido. Dispara a cerrojo abierto, en modo totalmente automático solamente. El cañón de bloqueo se consigue por parte basculante trasero de la culata a un lado, donde se traba en el corte hecho en la pared del receptor. Se utilizan para alimentar la KGK tipo SGM / PK correas no desintegrabñes de acero con bolsillos cerrados , y cajas similares cinturón se puede fijar a continuación el receptor. El arma está equipado con un bípode integral, plegado, y también puede ser utilizado de trípode ligero plegable con AA o adaptador de diferentes montajes de vehículos.
World-Guns
↧
MBT: Leopard C2 (Alemania/Canadá)
Tanque principal de batalla Leopard C2 (Alemania/Canadá)

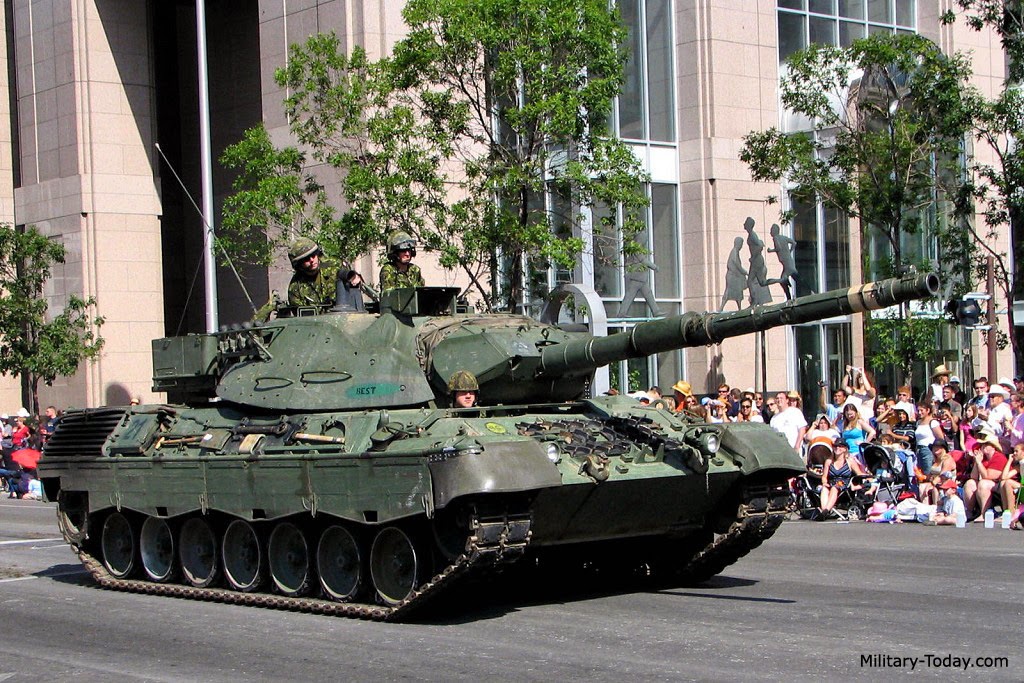

El MBT Leopard C2 es probable que siga en servicio activo hasta 2015
.jpg)
Entrada en servicio: 2000
Tripulación 4 hombres
Dimensiones y peso
- Peso 42.5 t
- Longitud (incluyendo cañón) 9.5 m
- Longitud de la batea 7.09 m
- Ancho 3.37 m
- Alto 2.48 m
- Cañón principal rifle 105-mm
- Ametralladoras 2x 7.62-mm
- Rango de elevación - 9 a + 20 grados
- Rango de travesía 360 grados
- Arma principal 51 tiros
- Ametralladoras 5500 tiros
- Motor MTU MB 838 Ca M500 diesel
- Potencia del motor 830 hp
- Màxima velocidad en ruta 65 km/h
- Alcance 600 km
- Gradiente 60%
- Paso vertical 1.15 m
- Trinchera 3 m
- Vadeo (con preparación) 4 m
El MBT Leopard C2 es la mejora canadiense al Leopard 1 alemàn. Canada compró 127 MBTs Leopard 1A3 a finales de los 1970s. Estos fueron designados como Leopard C1. En 2000 los 114 tanques C1 fueron mejorados al estàndar C2 para extender su vida de servicio. Hubo planes para reemplazar estos tanques con Stryker Mobile Gun Systems, sin embargo los C2s probablemente permanezcan en servicio hasta 2015.
Los MBTs Leopard C2 han incrementado su protección blindada. Se proveen con una nueva protección NBQ y sistemas de supresión de fuego automático como standard. Los vehículos enviados a Afganistán en 2006 fueron equipados con kits de blindaje compuesto añadido MEXAS. Este blindaje provee de protección superior contra RPGs e IEDs.
El MBT Leopard C2 esta provisto con una torreta completa de la versión Leopard 1A5. Estas torretas fueron compradas al MinDef alemán El vehículo esta armado con un cañón rifle completamente estabilizado L7A3 de 105-mm. Este cañón es capaz de disparar con precisión mientras el tanque esta en movimiento. Dispara la gama completa de munición de tanque NATO de 105-mm. Este tanque también usa munición mejorada para aumentar la letalidad. El vehículo tiene miras termales y un nuevo sistema de control de disparo computarizado.
La munición transportada consiste normalmente en un gran proporción de municiones penetradores de blindaje. Durante las misiones de mantenimiento de la paz estos tanques usualmente cargan una mezcla de municiones de alto explosivo y cabeza deformante.
El armamento secundario consiste en dos ametralladoras de 7.62-mm. Una de ellas està montada coaxialmente con el cañón principal, y al otra en el techo.
El tanque Leopard C2 utiliza el mismo motor que el Leopard 1. Es potenciado por un motor multi-combustible MTU diesel, desarrollando 830 hp. El motor y la transmisión esta unidos en un solo bloque y pueden ser reemplazados en 20 minutos condiciones de campaña. El vehiculo puede ser adicionalmente provisto con un sistema antiminas o pala de bulldozer. Este tanque es capaz de vadeo sumergido. El C2 puede ser aerotransportado por aviones de transporte C-17 ó Il-76.
Military Today
↧
Infografía: Lanzador de ICBM Rokot (Rusia)
↧
